Назначение комплекса

Программно-технический комплекс (ПТК) «ЭНЕРГОКОНТРОЛЬ» предназначен для создания многоуровневых автоматизированных систем контроля и коммерческого учета энергоресурсов в энергосистемах городов и крупных предприятий.
Комплекс позволяет проводить учет всех видов энергоресурсов, осуществлять контроль и дистанционное управление  технологическими процессами производства и потребления энергии.
В настоящем разделе представлено краткое описание ПТК «ЭНЕРГОКОНТРОЛЬ» для применения его в сфере ЖКХ.
Существуют варианты поставок комплекса «ЭНЕРГОКОНТРОЛЬ» для учета только тепловой или электрической энергии.

Основные функции ПТК «ЭНЕРГОКОНТРОЛЬ»

• Измерение потребления тепловой, электрической энергии, газа и холодной воды.

• Сбор данных о потреблении тепловой энергии с теплосчетчиков, электросчетчиков, счетчиков газа и холодной воды, имеющих цифровые интерфейсы.

• Создание и ведение архивов потребленной энергии и газа.

• Отображение данных о потреблении энергоресурсов и состоянии технологического оборудования на мнемосхемах, в виде графиков, гистограмм и таблиц.

• Создание отчетных форм и вывод документов для расчета за потребляемые энергоресурсы.

• Дистанционное управление технологическим оборудованием.

• Автоматическое регулирование тепловых нагрузок.

Область применения ПТК «ЭНЕРГОКОНТРОЛЬ»

• Предприятия энергетики, производящие и поставляющие тепловую и электрическую энергию (ТЭЦ, котельные, предприятия городских и районных тепловых и электрических сетей).

• Промышленные предприятия и организации с распределенной структурой объектов-потребителей тепловой, электрической энергии и газа, объекты ЖКХ

Состав ПТК «ЭНЕРГОКОНТРОЛЬ»

• Технические средства учета и регулирование потребления энергоресурсов.

• Система сбора и обработки данных:

  • Технические средства сбора данных,

  • Среда передача данных,

  • Оборудование диспетчерского центра.

Основные концепции, заложенные при разработке ПТК

• Совместимость с приборами учета тепловой, электрической энергии и газа различных производителей.

• Универсальная среда передачи данных, позволяющая пользователю выбирать наиболее рациональный способ съема данных для каждого объекта контроля.

• Пакет программ, поставляемый пользователю, открыт для развития специалистами пользователя. Доступны изменения структуры системы, создание и редактирование мнемосхем, генерация отчетных форм, и т.д. Такие возможности достигаются за счет построения ПО системы на базе SCADA-программы «STALKER»- универсального средства создания распределенных АСУТП различного уровня сложности.

• Обеспечивается взаимодействие программного обеспечения системы с другими программными комплексами и офисными приложениями.

• В ПТК реализована возможность выполнения функций дистанционного контроля и управления технологическим оборудованием, автоуправления, учета других видов энергии. Выполнение этих функций достигается включением в состав КТС ОК  программируемых контроллеров, и других приборов за счет использования унифицированных интерфейсов.

• Предусмотрено дальнейшее развитие программного обеспечения комплекса для его интеграции в систему автоматизированных расчетов за потребленную энергию.

Структура ПТК «ЭНЕРГОКОНТРОЛЬ»

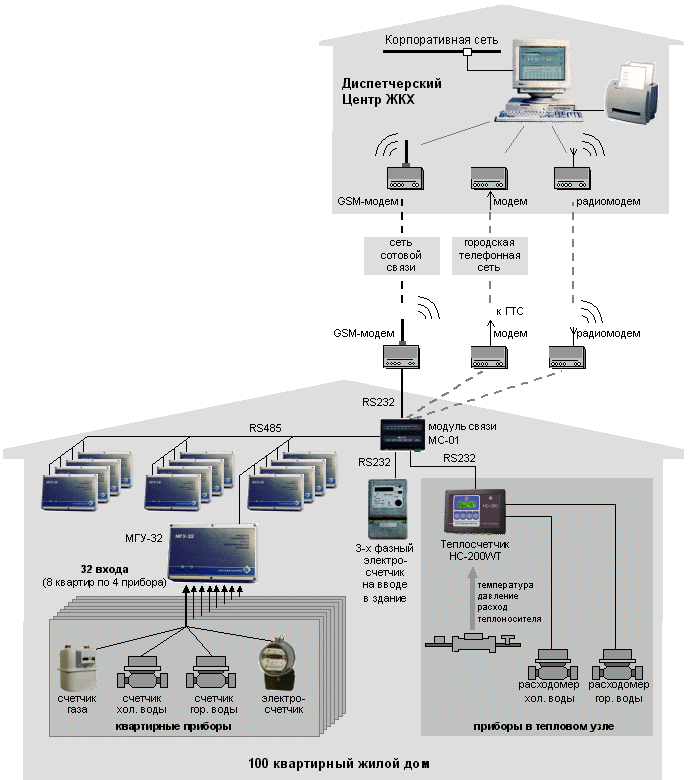

Общая структурная схема ПТК «ЭНЕРГОКОНТРОЛЬ» показана на рис.

Нижний уровень системы представлен комплексом технических средств учета и регулирования потребления энергоресурсов.

Функции средств учета и регулирования:

• измерение потребляемой энергии, расхода газа и холодной воды,

• индикация потребленной энергии, расхода газа и холодной воды,

• энергонезависимое архивирование результатов измерения,

• регулирование расхода тепловой энергии.

Распределенная система сбора и обработки данных состоит из технических средств передачи данных, установленных на объекте контроля и в диспетчерском центре, а также, программно-технических средств диспетчерского центра.

Функции системы сбора и обработки данных:

• ввод и передача данных о потребленной энергии, газа и холодной воды в диспетчерский центр,

• ввод  данных о состоянии контролируемого оборудования и передача данных в диспетчерский центр, дистанционное управление технологическим оборудованием.

• сбор, архивирование и отображение данных о теплопотреблении, создание и вывод отчетных коммерческих документов о потребленной тепловой энергии.

Состав оборудования

Основу ПТК «Энергоконтроль» составляют приборы, выпускаемые НПО «Системотехника»:

• теплосчетчики  (НС-200WT вода, НС-200F пар),

• модули многотарифного электроучета МГУ-32,

• программируемые контроллеры МИКРОКОНТ-Р2,

• модули связи МС-01,

• устройства переноса данных УПД-02,

• автономные регистраторы температуры ТЛ-01.

Благодаря наличию унифицированных протоколов обмена и встроенных интерфейсов связи, эти приборы позволяют строить ПТК энергоучета с наименьшими затратами. Приборы имеют возможность прямого подключения к модему, радиомодему, проводному каналу RS-485/232, выводить информацию на переносимую память и принтер. Тип среды передачи данных выбирается для каждого объекта индивидуально, исходя из имеющихся в месте расположения узла каналов связи. В случае, когда организация канала автоматической связи не возможна или экономически не целесообразна, используется переносимая память.
Подключение приборов других производителей к ПТК «ЭНЕРГОКОНТРОЛЬ» требует использования преобразователей протоколов обмена (модулей сопряжения МС) Такие преобразователи также производятся и поставляются НПО «Системотехника». Преобразователи требуют установки специального программного обеспечения, индивидуального для каждого типа используемого теплосчетчика. Модули сопряжения МС-01 позволяют также объединить несколько (до четырех) теплосчетчиков для передачи данных по одному модему (радиомодему, GSM-модему, интерфейсу RS485).
Создание единой распределенной системы сбора данных и управления предусматривает использование унифицированных каналов связи с соблюдением единых протоколов обмена информацией. Такие программно-технические средства объединения приборов в систему были разработаны в НПО «Системотехника» на основе принятых международных стандартов и перспективных протоколов для открытых систем.
В ходе проектирования определяется перечень основного оборудования, устанавливаемого в составе контролируемого объекта (например, 100-квартирный жилой дом) и оборудования диспетчерского центра. Для выбора приборов необходима информация о диаметрах трубопроводов (вода, газ), тепловых нагрузках, расходах, электрических нагрузках, способах организации каналов связи и т.д.
Основу оборудования диспетчерского центра составляют IBM совместимые ПК с установленным программным обеспечением комплекса «ЭНЕРГОКОНТРОЛЬ».

Среда передачи данных

Связь через GSM-модем

Типизация решений.
Отпадает необходимость  разрабатывать или уточнять для каждого объекта схему организации связи, учи­тывающую целый ряд конкретных факторов, наличие телефонных линий в контролируемой зоне, возмож­ность аренды телефонного номера или его использования совместно с основным абонентом, выяснение и проверка условий радиосвязи для варианта с радиомодемом. В случае применения сотовой связи таких проблем нет; всегда используется одно и то же типо­вое решение.

Надежность в эксплуатации.
Сотовая связь - это современный и надежный вид связи, использование сотовой связи позволяет уйти от таких текущих эксплуатационных проблем как недоступность канала связи из-за его занятия основным абонентом, низкое качество передачи из-за неудовлетворительного состояния проводной линии связи.

Тенденция к снижению тарифов.
В настоящий момент тарифы стационарной телефонной связи безусловно ниже тарифов сотовой связи. Однако общая тенденция такова: тарифы стационарной телефонной связи растут, в то время, как тарифы сотовой связи постепенно снижаются. В перспективе можно прогнозировать сближение стоимостей услуг, предоставляемых обоими видами связи. Кроме того, тарифы сотовой связи все более дифференцируются по типам предоставляемых сервисов.

Возможность создания гибких организационных структур.
Сотовая связь позволяет гибко интегрироваться с любой организационной структурой.
С ее помощью может быть создана как централизованная структура, в которой данные собираются в единый Диспетчерский Центр, так и рассредоточенная структура, в которой данные поставляются сразу в несколько параллельно работающих центров.

Связь через радиомодем

Особенности связи.
Организация связи через УКВ-радиоканал требует выделения частотных ресурсов и несколько больших вложений в технические средства организации каналов передачи данных. Каждая удаленная точка контроля предусматривает установку радиостанции со встроенным модемом и антенного оборудования. Кроме того, помехозащищенность радиосвязи в УКВ-диапазоне и скорость передачи данных несколько ниже, чем по GSM-каналу.

Преимущества.
Стоимость эксплуатации УКВ-каналов ниже за счет отсутствия повременной оплаты пользования каналами. Работа УКВ-канала связи не зависит от состояния чужой каналообразующей аппаратуры. Кроме того, для удаленных объектов, расположенных за городской чертой или в городах, где нет сотовой и проводной связи, радиосвязь представляет устойчивый и независимый вариант организации канала передачи данных. Несомненным преимуществом является также большой опыт эксплуатации таких каналов связи.

Связь через ГТС по модему

Достоинства.
Связь по модему через городскую телефонную сеть (ГТС) сравнима по стоимости установленного оборудования со связью через сотовую сеть, но значительно дешевле в эксплуатации. Телефонный номер, используемый для передачи данных, может использоваться и для обычной связи.

Недостатки.
Требуется наличие телефонного номера на объекте контроля. Качество связи зависит от состояния линии связи.

Использование переносимой памяти

Особенности.
Считывание и перенос информации через переносимую память требует минимальных расходов на организацию канала связи, но исключает возможность оперативного дистанционного контроля и управления.
