Руководство по эксплуатации
HC200WT (zip архив 574 kB)

НС - 200WT ТЕПЛОСЧЕТЧИК
сертифицирован с ультразвуковыми, электромагнитными, вихревыми,
крыльчатыми и турбинными расходомерами

№ 17972-98 в Госреестре средств измерений РФ. Межповерочный интервал 4 года
Экспертное заключение Госэнергонадзора №149-ТС. ТУ-4213-006-13218212-99

Предназначен для коммерческого учета тепловой энергии и объема (массы) теплоносителя в открытых и закрытых системах теплоснабжения.

Состав теплосчетчика:
- тепловычислитель HC-200W,
- до 4^храсходомеров ,
- до 4^хтермопреобразователей,
- до 4^хпреобразователей давления.

Может использоваться автономно или в составе автоматизированной системы учета и контроля энергии (сбор данных по модему, радиоканалу, выделенной паре RS485 (RS232).

Для подключения нескольких тепловычислителей НС-200W (RS232) к одному модему или каналу RS485 используется модуль сопряжения МС-01.

Энергонезависимые архивы: почасовой – 48 суток, помесячный – 24 месяца.

Удобный руссифицированный дисплей (2 строки по 16 знаков).

Программирование со встроенного пульта.

Прямой вывод на принтер.

Работа от автономного источника всего комплекта приборов теплосчетчика с сохранением высоких характеристик пл помехозащищенности и точности в течении 5 суток.

Комплектация расходомерами, подтвердившими свою надежную работу в тепловых сетях.

Ультразвуковые : UFM-001, UFM-005, РУ-2К, ВЗЛЕТ-РС, ВЗЛЕТ-РМ, УРСВ, ДРК-3, ДРК-1, СвиТ- 02.03, СВиТ-02.04,US-800.

Электромагнитные: ПРЭМ, ПРЭМ-2, ВЗЛЕТ-ЭР, ИПРЭ-7, ИРЭМ-3, РСЦ, РСМ, VA-2301, VA-2302, VA-2303, VA-2304, VA-2305.

Вихревые: ВЭПС, ВЭПС-Т(ТИ), ВРТК-2000, ВПР, МЕТРАН-300ПР, ПРВ.

Крыльчатые: ВСТ, ВСХ.

Тахометрические: СКВГ.

Датчики давления: САПФИР-22МДИ; МЕТРАН-43; МИДА-ДИ, МТ100.

Датчики температуры: ТСП005-100П, КТПТР-01, КТПТР-02, КТСПР-001, ТСП-193-012.822-012.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Число каналов измерения

температуры

4 или 2,

расхода

4 или 2,

давления

4 или 2 или 0;

Рабочий диапазон измерения:

температуры

от +1 ° С до +160 ° С,

избыточного давления

от 0.2 МПа до 1.6 МПа;

Абсолютная погрешность измерения температуры

± 0.3 ° С;

Относ. погрешность каналов измерения давления:

в диапазоне от 0.05 Рмакс. до 0.3 Рмакс.

± 1.0 %,

в диапазоне от 0.3 Рмакс. до Рмакс.

± 0.5 %;

Относ. погрешность каналов измерения расхода воды:

в диапазоне от 2% до 10% номинального расхода

от 2.5 до 4.0% (в зависимости от типа расходомера)

в диапазоне от 10% до 100% номинального расхода

от 1.5 до 2.5%;

Относительная погрешность каналов измерения количества тепловой энергии (в зависимости от текущего расхода и температуры теплоносителя)

от 2.0 до 5.0 %.

Устройство переноса данных УПД-02

Ручной перенос данных выполняется с помощью памяти УПД-02 (съем архивов с восьми теплосчетчиков). Срок хранения данных - 10 лет с защитой от стирания и несанкционированного доступа.

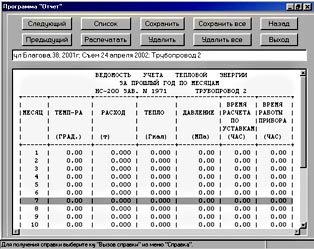

Теплосчетчик комплектуется удобной программой ОТЧЕТ для съема данных для OS Windows 95/98/Me/2000.

См. Руководство пользователя программы ОТЧЕТ (zip архив 144 КБ)

Дистрибутив программы ОТЧЕТ можно скачать (zip архив 712 КБ)

Возврат на главную страницу

Число каналов измерения
температуры		4 или 2,
расхода		4 или 2,
давления		4 или 2 или 0;
Рабочий диапазон измерения:
температуры		от +1 ° С до +160 ° С,
избыточного давления		от 0.2 МПа до 1.6 МПа;
Абсолютная погрешность измерения температуры		± 0.3 ° С;
Относ. погрешность каналов измерения давления:
в диапазоне от 0.05 Рмакс. до 0.3 Рмакс.		± 1.0 %,
в диапазоне от 0.3 Рмакс. до Рмакс.		± 0.5 %;
Относ. погрешность каналов измерения расхода воды:
в диапазоне от 2% до 10% номинального расхода		от 2.5 до 4.0% (в зависимости от типа расходомера)
в диапазоне от 10% до 100% номинального расхода		от 1.5 до 2.5%;
Относительная погрешность каналов измерения количества тепловой энергии (в зависимости от текущего расхода и температуры теплоносителя)		от 2.0 до 5.0 %.
