Комплекс АИИС ТУЭ Останкинского
мясоперерабатывающего комбината предусматривает поэтапное введение энергоучета
по холодной воде, горячей воде, тепловой и электрической энергии.
Введенная в эксплуатацию в марте 2010 года
первая очередь АИИС ТУЭ предназначена для технологического учета расхода
водопроводной воды с целью определения внутреннего баланса водопотребления
предприятия по холодному водоснабжению.
Основные функции АИИС ТУЭ
по учету водопотребления:
-
Измерение объемного расхода воды,
вычисление массового расхода;
-
Оперативное наблюдение за текущим
расходом;
-
Регистрация и хранение информации,
отображение текущей информации по месту на дисплеях тепловычислителей;
-
Создание часовых, суточных и
месячных архивов расхода;
-
Отображение данных в виде
мнемосхем, таблиц, графиков на экранах АРМов;
-
Создание отчетных форм и вывод
отчетных документов по расходу воды,
-
Сигнализация о превышении
выделенных лимитов;
-
Диагностика состояния
программно-аппаратных средств системы;
-
Измерение времени наработки
АИИСТУЭ (общее и поканальное)
-
Конфигурирование системы.
Контроль водопотребления осуществляется по
следующим трубопроводам:
-
Ввод
Dу
100 мм на котельную;
-
Ввод
Dу
100 мм на систему приготовление горячей воды в бойлерной;
-
Ввод
Dу
80 мм на корпус вспомогательных служб;
-
Ввод
Dу
80 мм на хозяйственно-бытовой корпус;
-
Ввод
Dу
80 мм на 2-й производственный корпус;
-
Ввод
Dу
80 мм на компрессорный цех;
-
Ввод
Dу
50 мм на комплекс технических служб;
-
Ввод
Dу
50 мм на хозяйственный комплекс;
-
Ввод
Dу
40 мм на здание комбинатоуправления;
-
Ввод Dу
40 мм на контейнерное общежитие.

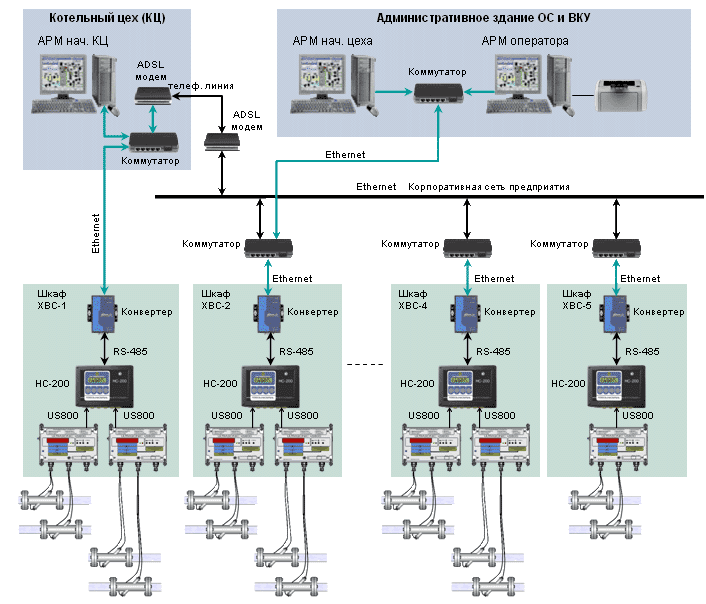

Как видно из структурной схемы, АИИС ТУЭ
представляет собой двухуровневую распределенную систему.
Нижний уровень
Нижний уровень составляют приборы
(расходомеры, вычислители, преобразователи интерфейсов) смонтированные в
электрических шкафах приборов учета, установленных в цехах по месту
расположения технологического оборудования. Электрические шкафы монтируются: в
помещении котельной, в помещении насосной 2-го производственного корпуса, в
помещении бойлерной, в помещении пельменного цеха, в помещении
хозяйственно-бытового корпуса.
Учет расхода холодной воды осуществляется с
помощью преобразователей расхода, установленных на трубопроводах. В качестве
первичных приборов для измерения расхода используются ультразвуковые
расходомеры-счетчики жидкости
US-800.
Для установки ультразвуковых преобразователей расхода (УПР) прямые участки
трубопроводов были демонтированы (вырезаны) и заменены на новые трубопроводы с
сечением, соответствующим диаметру устанавливаемых УПР.
Вычислители НС-200W
(НПО «Системотехника») выполняют ввод информации о расходе по нескольким
каналам (до четырех), архивирование, отображение информации по месту,
программирование приборов с помощью встроенного пульта. Данные с
тепловычислителей по проводным линиям сети Ethernet
передаются на верхний уровень.
Верхний уровень
Верхний уровень комплекса АИИС ТУЭ составляют
автоматизированные рабочие места (АРМы) руководителей и специалистов. АРМы
представляют собой персональные компьютеры с установленным программным
обеспечением. АРМы установлены в кабинете начальника котельного цеха (КЦ) и
административном здании цеха очистных сооружений и водоканализационных
установок (ОС и ВКУ).
Программное обеспечение
Программное обеспечение,
установленное на компьютерах, позволяет просматривать текущую и архивную
информацию по параметрам системы водоснабжения, распечатывать отчеты за
заданный промежуток времени, а также архивировать полученные данные на жестком
диске компьютера.

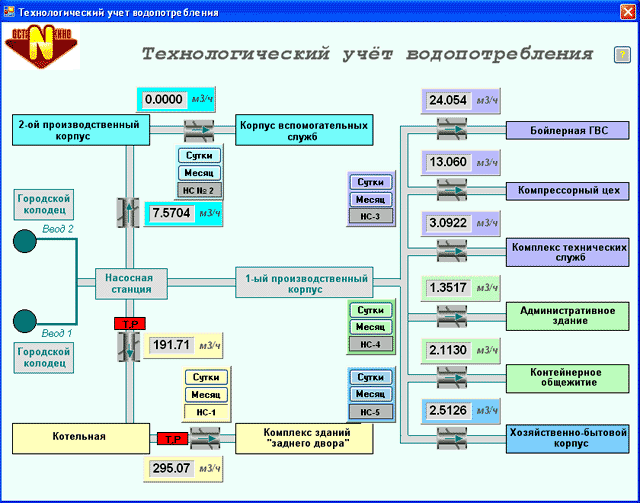

Контроль текущего
состояния процесса осуществляется через панель «Учет водопотребления».
Обновление текущих данных, поступающих с приборов, происходит каждые 10 сек.
Панель содержит обобщенную информацию о протекании технологического процесса
водопотребления.

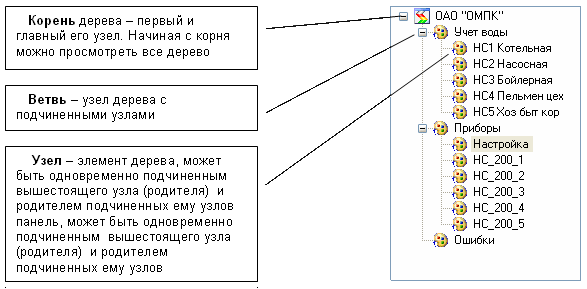

Для быстрого перехода к требуемому узлу учета или к прибору учета, в системе
используется дерево панелей.
Анализ истории процесса
осуществляется через панели часового, суточного и месячного отчетов Панели
содержат информацию об архивах и панель настройки параметров отчета. Рабочая
область содержит отчет в виде таблицы или графика в зависимости от выбранной
закладки.

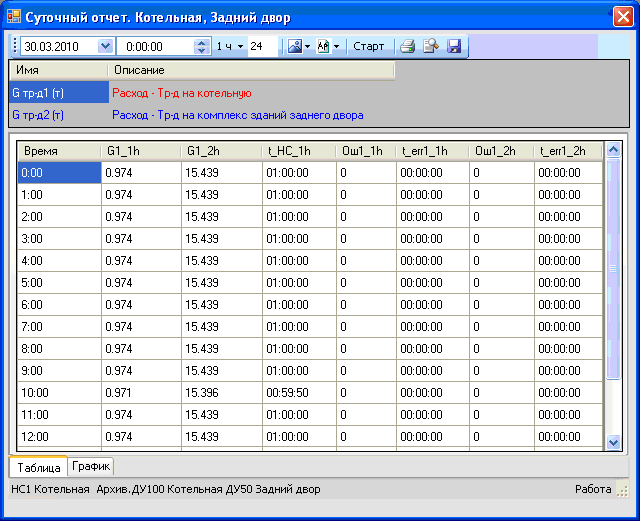

Отчет в виде таблицы высвечивается в рабочей области окна на закладке
«Таблица»
Печать отчета, предварительный просмотр перед
печатью и сохранение настроек отчета производятся с панели просмотра и печати.
Печатается или просматривается таблица или график, в зависимости от выбранной
закладки.

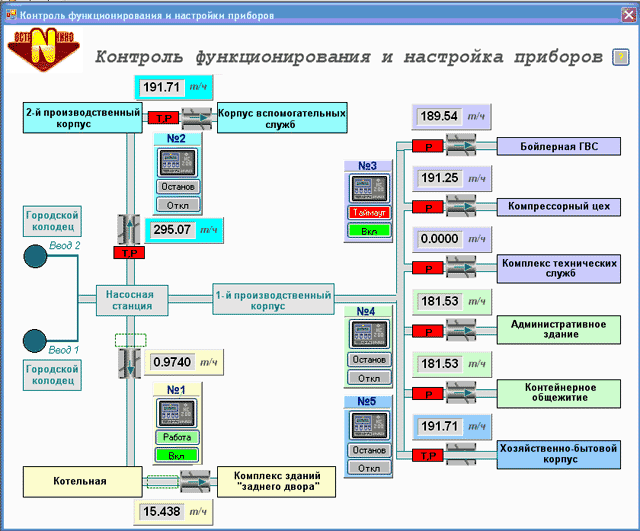

Контроль функционирования
системы сбора данных осуществляется через обобщенную инженерную панель
«Система» и панели приборов «НС_200_1»….
Контроль состояния и настройка приборов
осуществляется через инженерные панели. Перечень панелей представлен в дереве
Панелей.

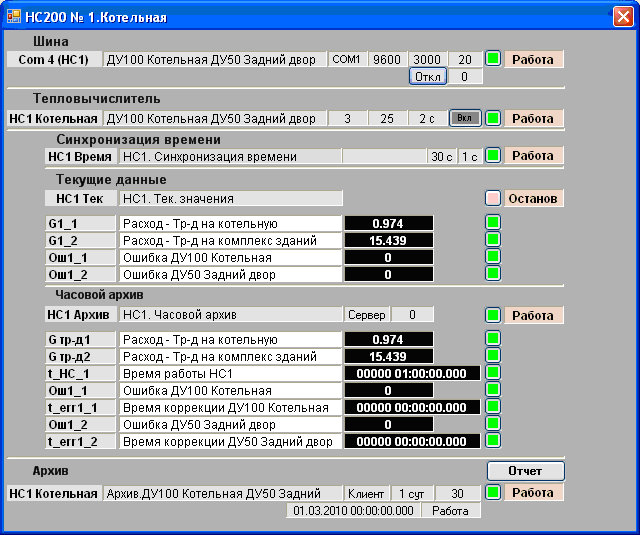

Панели приборов однотипны.
Панель приборов функционально разделена на
области:
Контроль и настройка шины осуществляется в
области Шина.
Контроль и настройка прибора осуществляется в
области Тепловычислитель.
Синхронизация времени прибора по времени
компьютера в пределах 40 секунд осуществляется посредством объекта
Синхронизация времени. При расхождении времени более, чем на 40
секунд, следует скорректировать время непосредственно на приборе или
компьютере.
Контроль и настройка данных прибора за 10сек
осуществляется группой точек «Текущие данные».
Контроль функционирования и настройка данных
прибора за 1 час осуществляется группой точек «Часовой архив». Эти данные
поступают с прибора каждый час, передаются соответствующему архиву и
сохраняются на диске
Архив настраивается и функционирует совместно
с группой Часовой архив прибора. Архив получает данные из этой группы и
сохраняет их на диске.
Пользователь имеет
возможность самостоятельно настраивать отчетные формы. Изменение параметров
отчета происходит в режиме проектирования отчетов.

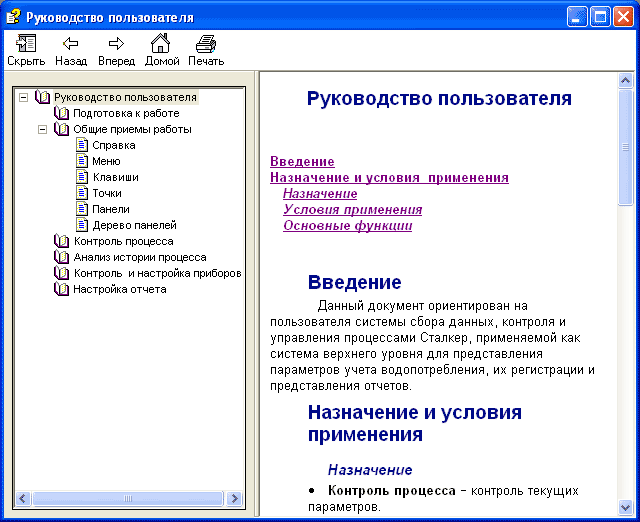

Программное обеспечение снабжено удобной
встроенной справочной системой. Справочная информация размещена в «Руководстве
оперативного персонала», представленном в виде справочного файла
Windows.
Программное обеспечение позволяет создавать
многокомпьютерные комплексы функционирующие по принципу «Сервер-Клиенты».
Перспективы развития системы
Вторым этапом планируется внедрение подсистемы
учета электроэнергии:
-
Многотарифный учет
электроэнергии;
-
Группировка каналов измерения в
отчетные и балансные группы;
-
Создание отчетных форм и вывод
отчетных документов по расходу электроэнергии
-
Оперативное наблюдение за
текущей мощностью и 3-х минутным расходом электроэнергии;
-
Контроль и архивирование
показателей качества электроэнергии
-
Постоянный контроль заявленной
мощности;
-
Контроль небаланса;
-
Формирование прогноза расхода
электроэнергии.
Автор статьи: к.т.н. А.П.Карандашев (4932)306920
