Система предназначена для сбора, обработки, хранения
и предоставления данных о потреблении электрической энергии на вводных
трансформаторных подстанциях (ТП).
Первая очередь комплекса АИИС ТУЭ совхоза «Тепичный» (г. Иваново) представляет
собой систему сбора данных с четырех подстанций (ТП1, ТП5, ТП6, ТП16), где
выполнен подвод энергии от электроснабжающей кампании. Подстанции удалены от
здания электроцеха на расстояние до 1,5 км. Для сокращения расходов на
построение каналов связи, было принято решение о передаче данных через
радиомодемы. Дальнейшее развитие системы предполагает использование как
проводных, так и беспроводных каналов связи.
Система состоит из двух уровней:
-
нижний уровень
включает в себя электросчетчики с интерфейсом
RS-485. На подстанциях были установлены счетчики
«Меркурий-230», имеющие развитые функции измерения, вычисления параметров
потребляемой электроэнергии и архивации данных;
-
верхний уровень включает в
себя сервер сбора и обработки данных (основное рабочее место) и
дополнительные автоматизированные рабочие места (АРМы) специалистов,
реализованные на базе персональных компьютеров. Сервер решает задачи сбора
информации с электросчетчиков, архивирования данных, а также представления
текущих и архивных данных по каждой точке учета, отчетным и балансным группам.

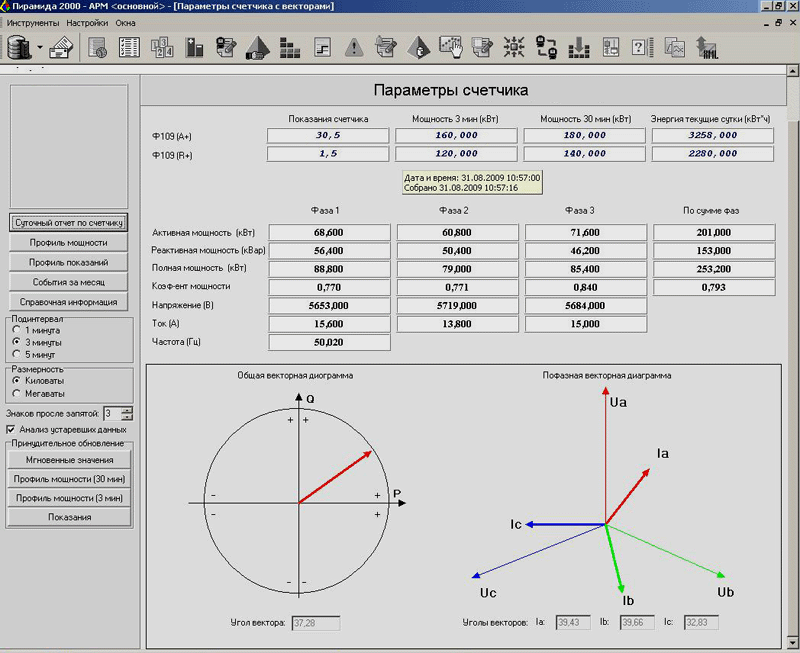

Отображение выполняется на экране монитора в виде таблиц и графиков с
возможностью распечатки данных на принтере. Сервер передает собранную
информацию и архивные данные на АРМы специалистов. На компьютерах АРМов
выполняются задачи отображения и вывода информации в соответствии с
установленным профилем доступа.
Передача информации от электросчетчиков к серверу сбора и обработки
данных выполняется с помощью локальной информационной сети. В комплексе АИИС
ТУЭ совхоза «Тепличный» используется информационная сеть на базе радиоканала
(радиомодемы «Гамма» работающие на частоте 433 МГц), передача данных так же
возможна по сети
RS485.
Для передачи информации от севера к компьютерам используется сеть
Ethernet.
Система позволяет
производить:
-
чтение информации со
счетчиков о потреблении и параметрах электрической энергии;
-
оперативное наблюдение за
текущей мощностью и 3-минутным расходом электроэнергии;
-
расчет значений мощности и
электроэнергии по группам;
-
формирование каналов
измерения в отчетные и балансные группы;
-
формирование прогноза расхода
электроэнергии на основе статистических данных о потреблении;
-
вычисление фактических
балансов электроэнергии, контроль величины небалансов;
-
многотарифный учет
электроэнергии;
-
предоставление данных по
потреблению электроэнергии и мощности, усредненных на интервале 3
минуты, 30 минут, сутки, за указанный период, кратный суткам;
-

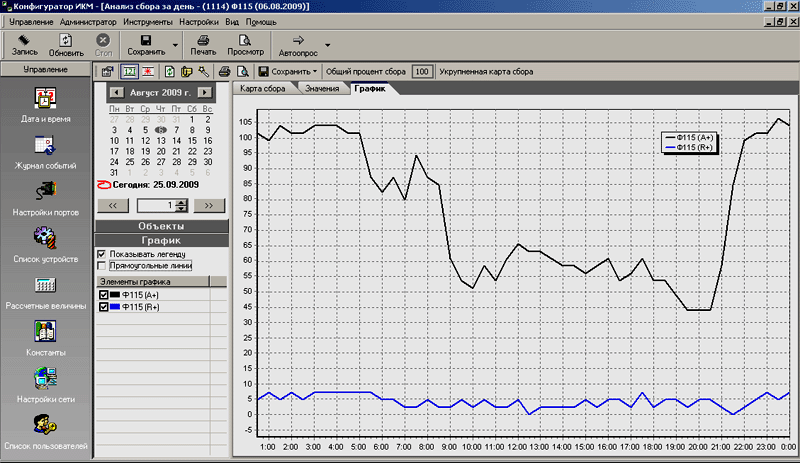

предоставление отчетных форм
в виде графиков и таблиц;
-
формирование архивов расхода
электроэнергии;
-
выдачу суточных и месячных
отчетов по расходу электроэнергии;
-
формирование информации на
основном и клиентских компьютерах;
-
конфигурирование системы;
-

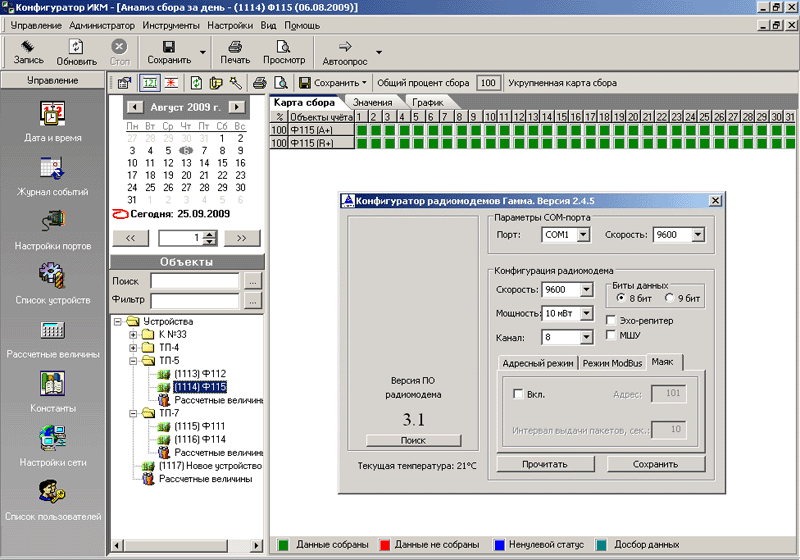

дистанционную настройку
оборудования системы;
-

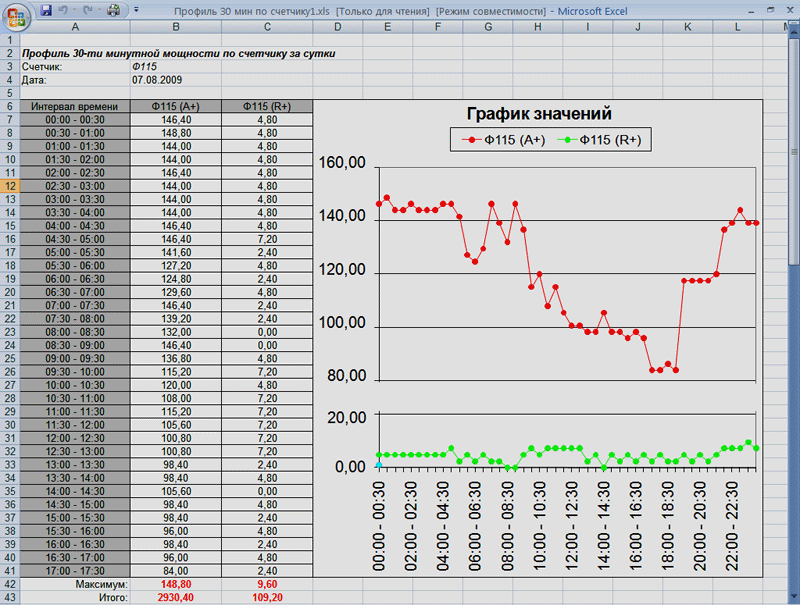

экспорт и обработку
данных в
MS
Office.
