СРЕДСТВА ОТОБРАЖЕНИЯ И ВВОДА ДАННЫХ
Модуль CI-192 предназначен для управления информационным табло, выполненным на базе светодиодных точечных индикаторов (одно, двух или трех цветных) и модулей цифровой индикации МИ-01 с последовательным каналом ввода данных. Модуль CI-192 является ведомым абонентом локальной сети BITNET (интерфейс RS485).
|
Технические характеристики
- Тип подключаемых индикаторов (Iн=10 - 20 мА)
светодиодный индикатор;
- Количество элементов индикации
192;
- Напряжение питания элементов индикации
12 В;
- Суммарный ток на элементы индикации
0.6 A;
- Максимальное количество подключаемых модулей цифровой индикации
до 16;
- Количество знакомест цифровой информации
5;
- Напряжение питания модуля
+5 В или (9 - 15)В;
- Потребляемый ток
150 мA;
- Интерфейс обмена с ЭВМ верхнего уровня
RS485 или RS232;
- Интерфейс обмена с модулями цифровой индикации
RS485;
- Скорость обмена данными в информационных сетях
- канал обмена с верхним уровнем
- канал обмена с МИ-011.2 - 57 Кбод,
1.2 - 19 Кбод;
- Наработка на отказ
100 000 час;
- Рабочий диапазон температуры
от -10° С до +60° С;
- Относительная влажность окружающего воздуха
не более 80% при 35 ° С;
- Степень защиты от воздействия окружающей среды
IP-20;
- Вес
не более 0.8 кг.
Пульт оператора ОР-04 предназначен для реализации человекомашинного интерфейса (MMI) в системах контроля и управления выполненных на базе контроллеров Микроконт-Р2 или иных, имеющих свободно программируемый интерфейс RS232 или RS485. Функции пульта |
|
а) RS232, б) RS485; |
|
|
2; | |
|
20; | |
|
10 мм; | |
|
18 клавиш; | |
|
6; | |
|
190х140х22 мм; | |
|
P56; | |
|
+10 - 30 В (нестабил.) или 5 В (стабилиз.); |
|
|
до 1.5 Вт; | |
|
100000 час; | |
|
от -10° до +60° С; | |
|
10 лет; | |
|
не более 0.2 кг. |
|

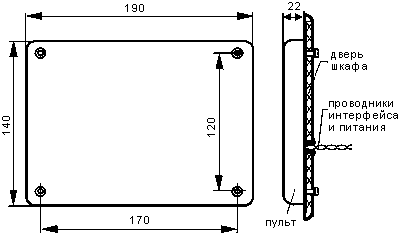

Конструкция пульта: Конструкция пульта обеспечивает его установку на дверь шкафа или на щитовую панель без вырубки в нем прямоугольного окна (см. рис.1). Достаточно просверлить 4 отверстия для крепежных винтов (саморезов) и одно отверстие для подводки проводников интерфейса и питания подключаемых к пульту с помощью винтовых зажимов. Через это же отверстие могут быть подведены проводники подключения дополнительных внешних клавиш. |
Модуль
индикации МИ-01 предназначен для индикации
значений до пяти параметров. Технические характеристики |
- Число разрядов семисегментного светодиодного индикатора
4;
- Высота знака
20 мм;
- Скорость обмена данными в информационной сети
до 57.6 кБод;
- Число коллекторов сети
2;
- Напряжение питания
+10 - 30 В (нестабилиз.);
- Потребляемая мощность
до 3.0 Вт;
- Размеры (при соединенных внешних разъемах)
133х98х35 мм;
- Наработка на отказ
100 000 час;
- Температура окружающей среды
от -10° С до +60° С,
(от -40° С до +60° С);
- Степень защиты
IP-54;
- Средний срок службы
10 лет;
- Вес
не более 0.5кг.
|
|
Пульты с сенсорным экраном позволяют реализовать удобный человеко-машинный интерфейс, выполняя функции графического отображения данных и сенсорного ввода. Они прекрасно вписываются в большинство панелей управления и шкафов, имеют защиту IP-65 по передней панели, поддерживают интерфейсы RS-485, Ethernet и USB. Пульты работают с контроллерами «Микроконт» по интерфейсу Modbus RTU, а также могут работать с ПЛК других производителей, таких как Siemens, Allen Bradley, Omron, и т.д. Программирование графического интерфейса осуществляется с персонального компьютера при помощи бесплатного программного пакета Easy Builder 8000.
Технические характеристики |
Модель
6050i
6056i
6070/8070iH
6100/8100i
8104XH
8121X
8150X
Дисплей
4,3" TFT
5,6" TFT
7" TFT
10" TFT
10,4" TFT
12,1" TFT
15" TFT
Яркость, кд/м2
450
300
300
350
400
400
350
Контрастность
500:1
300:1
500:1
300:1
400:1
500:1
550:1
Разрешение
480 x 272
320 x 234
800 x 480
800 x 480
800 х 600
800 х 600
1024 х 768
Срок службы ламп, час
30 000
30 000
30 000
30 000
30 000
50 000
50 000
Сенсорная панель
4–х слойная резистивного типа
Последов. интерфейс 1 x RS-232/485
1 x RS-232; 2 x RS-232/485
Дополнительный порт
1 х USB
2 x USB
2 x USB, PC2, Mini PCI, Audio, Mic
Порт Ethernet
Нет
Нет / 1x10/100Base-T
1x10/100Base-T
Процессор RISC 400 МГц
AMD Geode LX800 500 МГц
Flash-памят, МБ
128
256
Память данных, МБ
64
Гнездо карты памяти
Нет
Нет
1 х SD
1 х SD
1 х SD
1 х SD
1 х SD
Часы реального времени
Да
Питание
Постоянное напряжение 24 В
Ток потребления, мА
250
300
1250
800
1000
Размеры ШxВxГ, мм
128x102x38
204x150x48
200x146x42
271х212х5
286х212х50
322х243х51
366х293х55
Монтажное окно, мм
119 x 93
192 x 138
192 x 138
259 х 201
259 х 201
305 х 231
352 х 279
Вес, не более
0,3
0,85
0,85
0,85
1,6
2,1
2,9
Тем-ра эксплуатации
0~+45°C
Относ. влажность
До 90% (без конденсации)

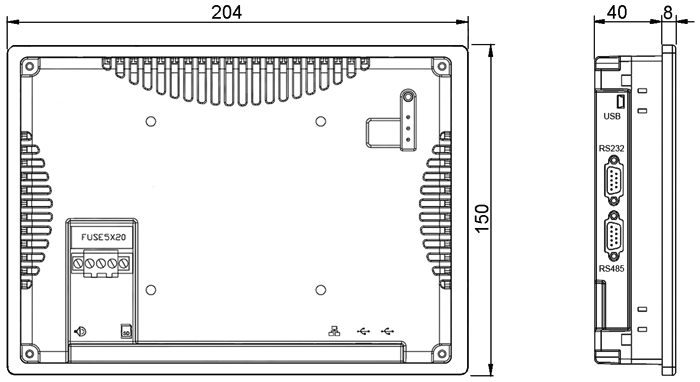

Рис.1 Габаритные размеры пульта МТ6056i.
