САУ котельной на базе котлов ЛУЧ-2,0

Система автоматического управления
котельной на базе котлов ЛУЧ-2,0

Система управления котельной с котлами ЛУЧ-2,0 выполнена на базе программируемого контроллера «Микроконт-Р2» (Госреестр № 16682-97) и предназначена для автоматического поддержания заданной температуры теплоносителя на выходе из котельной с учетом реальной наружной температуры воздуха.

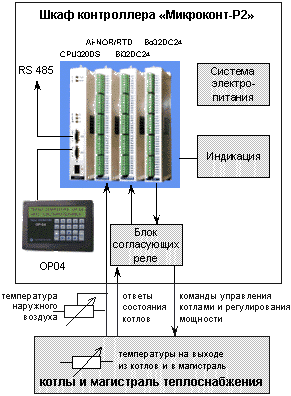

Система управления на базе контроллера «Микроконт-Р2» поставляется в электрошкафу габаритами – 1200х800х300 мм и имеет в своем составе модуль центрального процессора (CPU), модули УСО (Ai, Bi, Bo), систему электропитания согласующих реле (=24 В), пульт оператора (ОР-04) с клавиатурой и ЖКИ-дисплеем, блок согласующих реле, панель светодиодной индикации, клеммные соединения для внешних подключений.
Пульт оператор предназначен для отображения текущих значений контролируемых параметров, ввода уставок констант и команд управления.

Контролируемые параметры и команды управления

Входные аналоговые сигналы

Система контролирует температуры теплоносителя подающего трубопровода, обратного трубопровода, на выходе из котла, а также температуру наружного воздуха.

Входные дискретные сигналы

- авария котла
- окончание цикла розжига
- режим работы котла
- стартовая позиция горелки
- 1 точка х 5 котлов = 5 точек
- 1 точка х 5 котлов = 5 точек
- 1 точка х 5 котлов = 5 точек
- 1 точка х 5 котлов = 5 точек

Выходные дискретные сигналы

- включение / выключение котла
- управление мощностью горелки
- вид топлива «газ – мазут»
- возврат устройства розжига горелки
в стартовую позицию (сброс аварий)
- 1 точка х 5 котлов = 5 точек
- 1 точка х 5 котлов = 5 точек
- 1 точка х 5 котлов = 5 точек

- 1 точка х 5 котлов = 5 точек

Светодиодная индикация

- авария горелки котла
- 1 точка х 5 котлов = 5 точек

Основные функции и алгоритмы работы

Система управления выполняет следующие основные функции:

измерение и преобразование в физические единицы контролируемых аналоговых параметров;

создание архивов измеряемых параметров;

выдача аварийной и предупредительной сигнализации;

пуски и остановы котлов;

регулирование мощности горелок котлов;

контроль и исполнение температурного графика с учетом температуры наружного воздуха;

автоматическое изменение температуры теплоносителя в ночное время (опция).

Алгоритм работы

Алгоритм работы обеспечивает поддержание и регулирование температуры теплоносителя на выходе к потребителю.
На основании запрограммированной зависимости температуры теплоносителя на выходе из котельной и внешних климатических условий постоянно рассчитывается количество необходимых в работе котлов. Рассчитанное количество котлов (n) автоматически включается в работу. Количество котлов (n-1) включается в работу на полную мощность, а один из котлов работает с переменной мощностью горелки, тем самым, поддерживая заданное значение температуры теплоносителя на выходе из котельной с учетом внешних климатических условий. При изменении внешних климатических условий производится постоянная корректировка количества работающих котлов.
В летнее время выполняется функция поддержания заданного значения температуры теплоносителя ГВС.

Технические характеристики

Количество входных сигналов

- аналоговые (RTD)
10

- дискретные (=24 В, ~220 В)
32

Количество выходных сигналов

- дискретные (=24 В О.К., »до 220 В, перекл. конт.)
32

Количество последовательных портов (RS 485, RS 232)

2

Объем энергонезависимой памяти пользовательских программ

64 кБайта

Часы реального времени

есть

Погрешность преобразования аналоговых сигналов

±0,1 %

Напряжение питания

» 220 В -15% +10%

Потребляемая мощность

не более 80 Вт

Габаритны электрошкафа

1200 х 800 х 300 мм

Автор статьи: к.т.н. А.П.Карандашев (4932)306920
