Руководство по эксплуатации со схемами подключений
Сборочный чертеж ШУЭ-10



Шкафы управления электроприводами
запорной и регулирующей арматуры

ТУ-4217-100-13218212-2009

НПО "Системотехника" имеет собственное производство по сборке комплектных шкафов электроавтоматики, а также принимает заказы на контрактную сборку щитовых изделий (шкафов, щитов, пультов управления).

Комплектные шкафы управления электроприводами (ШУЭ) предназначены для управления электроприводами исполнительных механизмов (задвижек, МЭО, отсечных и электромагнитных клапанов) и защиты их от перегрузок.  Шкафы отличаются компактностью и широкой гаммой исполнений по видам управляемых электроприводов. Сборка выполняется на базе современных комплектующих от ведущих мировых производителей.

«Э»

блок управления многооборотным и прямоходовым электроприводом

«М»

блок управления однооборотным и неполнооборотным электроприводом

«B-230-S»

блок управления электроприводами заслонок с пружинным возвратом

«B-24-SR»

блок управления электроприводами заслонок плавного регулирования

«РП»

блок управления электромагнитными и отсечными клапанами производства фирмы «Aмакс» (до 7 клапанов)

«А»

блок управления многооборотным электроприводом производства фирмы «AUMA»

Для обеспечения управления различными видами электроприводов шкаф может комплектоваться шестью типами блоков управления электроприводами БУЭ в любых сочетаниях общим количеством до 10 штук в шкафу навесного исполнения ШУЭ-10 (рис. 2) и до 16 штук в шкафу напольного исполнения ШУЭ-16 (рис. 1).

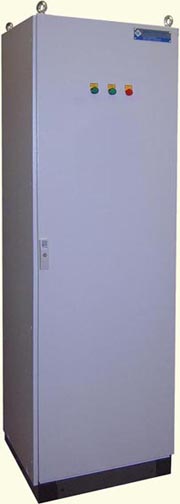

Рис. 1

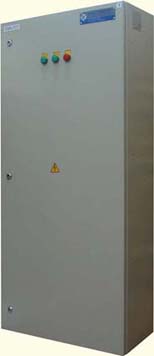

Рис. 2


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  •  Максимальное количество блоков управления
- 10 (16);
  • Количество вводов питания
- 2 (основной и резервный);
  • Номинальное напряжение питания
- ~380 В, 50 Гц;
  • Переключение резерва
- автоматическое;
  • Условия переключения на резервное питание:

- отклонение напряжения основного ввода

- более чем на ±10%,

- обрыв фазы основного питания;

- «слипание» фаз основного питания;

  • Переключение на основное питание
- автоматическое;
  • Максимальный потребляемый по каждому вводу ток
- 100 А;
  • Максимальный ударный ток короткого замыкания
- 50 кА;
  • Максимальная мощность электропривода
- 5 кВт;
  • Напряжение сигнала управления
- (20…26) В пост;
  • Максимальный ток сигнала управления
- 30 мА;
  • Предельно допустимое напряжение между цепями
    управления и ответных сигналов
- 500;
  • Максимальная длительность сигнала управления электроприводом заслонки
- 0,1 с;
  • Масса шкафа

- навесного исполнения

- не более 85 кг,

- напольного исполнения

- не более 200 кг;
  • Степень защиты
-

- шкафа ШУЭ-10

- IP-54,

- шкафа ШУЭ-16

- IP-55;
  • Условия эксплуатации:

- рабочая температура окружающего воздуха

- от 0°С до +50°С,

- при относительной влажности

- до 80%;
  • Габаритные размеры шкафа (ВхШхГ):

--  навесного исполнения

- 1400х650х285 мм;

- напольного исполнения

- 2160х800х600 мм.

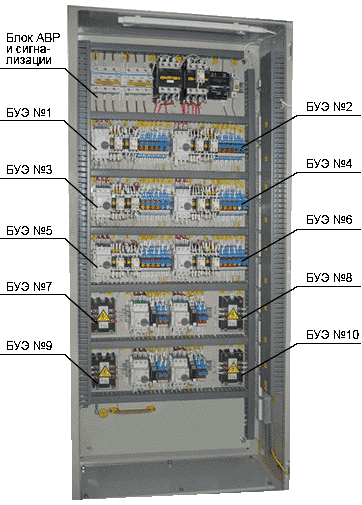

Рис. 3

Размещение элементов автоматики внутри шкафа представлено на рис. 3 на примере шкафа, имеющего 10 блоков управления. Карта заказа шкафа имеет форму таблицы 1. Обозначение шкафа содержит количество и тип БУЭ, входящих в состав ШУЭ.
Каждый из блоков управления имеет два режима работы: режим местного управления и режим дистанционного управления. Блок управления клапанами работает только в режиме дистанционного управления.
Необходимость установки элементов местного управления на двери шкафа  ШУЭ указывается в карте заказа (табл. 1).
Ввод внешних кабелей осуществляется через днище шкафа Подключение шкафа к шинам питания сечением более 25 мм
2 осуществляется через дополнительную клеммную коробку (поставляется по отдельному заказу).

Пример маркировки исполнения шкафа ШУЭ-10:
Шкаф ШУЭ-10
--- 5В-230-S
(шкаф содержит БУЭ типа Э - 3 шт., типа М – 2 шт.,
типа В-230
S – 5 шт.)

Пример маркировки исполнения шкафа ШУЭ-16 с ручным управлением:
Шкаф ШУЭ-16
- 4Э/Р - 2М/Р - 5В-230S- 4РП
(шкаф содержит БУЭ типа Э - 4 шт., типа М – 2 шт.,
типа В-230
S – 5 шт., типа РП – 4 шт.).

Табл. 1. Карта заказа шкафа ШУЭ
(количество строк  равно числу блоков управления электроприводами)

Поз.№
блока
упраления

Типы

блоков
управления

Номинальные токи автоматических выключателей блоков управления
(для БУЭ типа РП заполнить 7 столбцов,
для остальных типов БУЭ  указать ток в крайнем левом столбце)

Встроенный пульт
ручного управления
(да/нет)

1
2
3
5
6
. . .
. . .
. . .
15
16


Автор статьи: к.т.н. А.П. Карандашев (4932)306920
