Специализированный комплекс автоматизированного управления
газовым пожаротушением на АЭС
(на примере Волгодонской АЭС)

Назначение комплекса

  • контроль готовности автоматизированных средств СК АУГП и исправности противопожарного оборудования;

  • контроль пожарной обстановки в помещениях и оповещение персонала о ее нарушениях;

  • задание и изменение режимов работы средств СК АУГП;

  • регистрация пожарных ситуаций на контролируемых объектах, действий оператора и представление
    информации для последующего анализа;

  • управление средствами пожаротушения.

Объекты контроля и управления СК АУГП ВАЭС

В состав объектов контроля и управления СК АУГП входят помещения реакторного отделения, главного корпуса, щита СВО и ОРУ-500 с размещенными в них шкафами с электронной и электротехнической аппаратурой. Под контроль и управление станций пожарного мониторинга СПМ включены помещения реакторного отделения и главного корпуса. Помещения щита СВО и ОРУ-500 контролируются и управляются автономно из ЦЩУ (см рис.).
На каждом контролируемом объекте размещаются приборы приемно-контрольные пожарные (ППКП). Приборы ППКП разработаны в НПО «Системотехника» и производятся на НПП «Тензор» (г. Дубна). К приборам подключаются шлейфы с датчиками контроля пожарной обстановки, ручные и автоматические пожарные извещатели, датчики давления газовых баллонов, конечные выключатели дверей контролируемых помещений. Управляющие сигналы с ППКП подаются на устройства выпуска газа и на пожарные трафареты – оповещатели.

Состав и структура СК АУГП

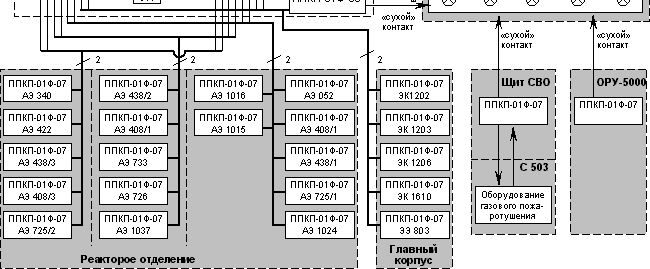

Комплекс представляет собой распределенную двухуровневую автоматизированную систему, охватывающую помещения реакторного отделения, главного корпуса, щита СВО и ОРУ-500. Структурная схема СК АУГП приведена на рисунке.


Верхний уровень реализован на двух станциях СПМ, соединенных сетью Ethernet.

Нижний уровень включает в свой состав:

  • контроллеры ППКП, обеспечивающие контроль пожарной обстановки и управление средствами пожаротушения;

  • противопожарные средства (извещатели, датчики и модули газового пожаротушения);

  • технические средства сигнализации и оповещения о состоянии пожарной обстановки.

Связь между уровнями обеспечивается линиями дублированной гальванически развязанной сети RS485 (12 каналов). Приборы ППКП, контролирующие пожарную обстановку помещений щита СВО и ОРУ-500 не подключаются к станциям пожарного мониторинга. Информация о пожарной обстановке с этих приборов передается дискретными сигналами на ЦЩУ.

Основные функции Комплекса СК АУГП:

  • непрерывный сбор данных с датчиков контроля пожарной обстановки;

  • отображение текущей информации о пожарной обстановке на экранах СПМ;

  • ведение архивов событий;

  • диагностику программно-технических средств;

  • выдачу команд с СПМ на ППКП, управление режимами работы ППКП;

  • выдачу на экранах СПМ и табло аварийных сигналов «Неисправность», «Пожар» и т.д.;

  • формирование и распечатку отчетных документов.

Функции приборов ППКП:

  • сбор данных с датчиков контроля пожарной обстановки;

  • управление исполнительными механизмами выпуска газа газовых баллонов;

  • контроль цепей датчиков и исполнительных устройств;

  • формирование сигналов оповещения о пожарной обстановке;

  • передачу информации на СПМ;

  • самодиагностика программно-технических средств.

Функции станций пожарного мониторинга СПМ:

  • сбор данных с приборов ППКП;

  • тестирование и контроль состояния каналов обмена данными с ППКП (линии RS 485);

  • отображение собранных данных на экранах мониторов и их архивирование;

  • выдачу команд на изменение режимов работы и пуска пожаротушения;

  • выдачу обобщенной информации о пожарной обстановке на ППКП управления индикационными панелями.

На экранах СПМ отображаются:

  • видеокадры различных степеней обобщения: технологические мнемосхемы, планы помещений с расположением средств газового пожаротушения, индикаторные панели.

  • окна (панели) управления по отдельным ППКП различной детализации (основные – для оперативного управления и расширенные – для управления и анализа состояний);

  • окна контроля по отдельным переменным и группам переменных;

  • сообщения о важнейших событиях.

Режимы управления средствами пожаротушения в СК АУГП.

  • автоматический пуск пожаротушения без участия человека,

  • ручной пуск пожаротушения по месту и от СПМ дежурным оператором,

  • безусловный пуск пожаротушения в случае визуального обнаружения очагов пожара.

Разработка программного обеспечения СПМ выполнялась специалистами НПО «Системотехника» на базе SCADA-программы «СТАЛКЕР». С описанием SCADA-программы СТАЛКЕР можно познакомиться здесь.

Главный пульт системы выполнен в виде компактной панели, обеспечивающей оперативное управление.

Защита баз данных от несанкционированного доступа обеспечена системой паролей, определяющих уровень полномочий пользователя.
Операции по установке и коррекции Программного обеспечения выполняются с использованием электронных ключей типа «
Hasp» обеспечивающих также защиту программ от копирования.

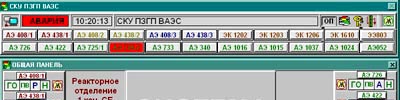

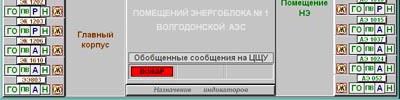

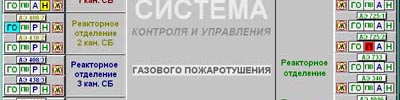

Панель пожарного состояния предназначена для обобщенного контроля пожарной обстановки и состояния противопожарного оборудования всех защищаемых помещений. На панели представлены клавиши вызова журналов событий по помещениям, индикаторы пожарного состояния помещений с указанием номера помещения и места расположения. Панель пожарного состояния всегда присутствует на экране.

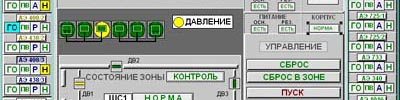

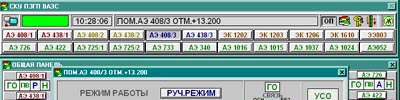

Мнемосхема контроля и управления одного помещения содержит элементы, позволяющие производить контроль пожарной обстановки, состояния средств пожаротушения помещения, управлять режимами работы ППКП, выдавать команды на пожаротушение.

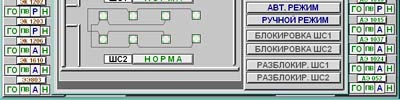

Мнемосхема содержит панель управления средствами пожаротушения с клавишами команд управления. Исполнение команды требует подтверждения оператором.



Наряду с обобщенными и детализированными индикаторами, в системе предусматривается окно сообщений с функциями подтверждения сообщений.

Журнал событий ведется для каждого защищаемого помещения и общий на все помещения.

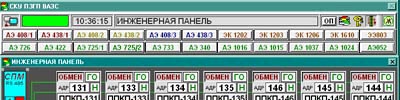

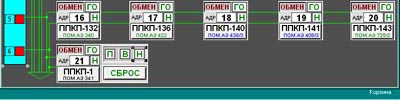

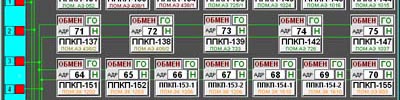

Мнемосхема состояния ППКП отображает состояние и адреса всех контроллеров и обеспечивает доступ к детализированным панелям состояния ППКП.



Детализированная панель контроля состояния ППКП



В настоящее время (на начало 2003 года) данные Специализированные комплексы автоматизированного управления газового пожаротушения работают на Волгодонской и Курской АЭС.

Авторы статьи: к.т.н. В.Ю. Галата (4932)326642, к.т.н. А.П. Карандашев (4932)306920
