Реконструкция системы газоснабжения энергетического котла
на примере котла ТП-87 ст. № 3 Ивановской ТЭЦ-3 ОАО «ТГК-6»


Описание объекта автоматизации

Котлоагрегат типа ТП-87 производительностью 420 т/ч, газоплотный с уравновешенной тягой и естественной циркуляцией. Компоновка поверхностей нагрева котла - П-образная. Количество горелок - 12. Процессы питания котла, горения и регулирования температуры перегрева пара автоматизированы.

Цели реконструкции системы газоснабжения

Целью выполненных работ по реконструкции системы газоснабжения котла ТП-87 является приведение системы газоснабжения в соответствие «Правилам безопасности систем газораспределения и газопотребления» ПБ12-529-03. Реконструированная система обеспечивает автоматическую опрессовку запорных устройств, безопасный розжиг, отсечку газа при нарушении технологических параметров работы котла, недопустимом отклонении давления газа, воздуха, или погасании факелов горелок. Высокая степень надежности заложенного в проект оборудования и полное соответствие действующим нормативным актам позволяет использовать принятые в проекте решения  для других типов паровых и водогрейных котлов.

Состав и работа системы

Автоматика безопасности котла выполнена по проекту, разработанному Нижегородским филиалом ОАО «Институт Теплоэлектропроект». Автоматика выполняет функции управления, сигнализации, технологических блокировок и защит котла. Работа системы газоснабжения  соответствует проектным решениям и обеспечивает безопасную работу котла во всех режимах работы и для любых нагрузок.

Для обеспечения безопасного функционирования системы газоснабжения котла в ходе реконструкции было установлено следующее оборудование и приборы.

Наименование оборудования

Тип оборудования

Количество,  шт.

Быстродействующий запорный клапан (БЗК) подачи газа к котлу

МЭО-250/63-0,25У

1

Предохранительно-запорный клапан (ПЗК) на трубопроводе газа к горелке

МЭО-40/63-0,25-84

12

Клапан свечи безопасности

Электромагнит ЭУ-6Ф1

12

Клапан запальника

Электромагнит ЭУ-6Ф1

24

Шибер воздуха перед горелкой

МЭО-63/25-0,25У

12

Регулирующая газовая заслонка перед горелкой

МЭО-40/63-0,25У

12

2-я по ходу задвижка на трубопроводе газа к горелке

Н-А11

12

Задвижка на трубопроводе газа к котлу

В-ГОЗ

1

Задвижка на продувочном газопроводе

Н-А05

2

Прибор контроля пламени горелки и запальника  в комплекте с датчиками ФДЧ и КЭ

Ф 34.2

12

Измеритель-регулятор технологический (2 канала, 2 уставки на понижение)

ИРТ5323Н

12

Датчик давления газа перед горелкой Диапазон 0÷60 кПа, вых. сигнал 0÷5 мА

Метран-100ДИ

12

Датчик давления газа перед горелкой Диапазон 0÷1,6 кПа, вых. сигнал 0÷5 мА

Метран-100ДИ

12

Датчик-реле давления газа перед горелкой Диапазон 0÷1,6 кПа,
1 уставка, контактный выход

DG-150

12

Комплекс КИПиА системы газоснабжения котла
Комплекс КИПиА системы газоснабжения котла состоит из следующих подсистем:
 управления;
технологической сигнализации;
технологических блокировок;
технологических защит;

Подсистема управления
Подсистема управления обеспечивает управление, с учетом технологических блокировок,  следующим оборудованием:
шиберами воздуха по каждой горелке;
регулирующими заслонками газа по каждой горелке;
2-ми по ходу газа задвижками по каждой горелке;
задвижками на подводе газа к котлу и продувочных газопроводах;
-  клапанами запальника по каждой горелке;
клапанами свечей безопасности по каждой горелке;
ПЗК по каждой горелке
БЗК на подводе газа к котлу;
ИВН запальника каждой горелки.

Технологические сигнализации
Технологические сигнализации обеспечивают отображение на сигнальных табло ТСС-66М следующих сигналов:

Невоспламенение или погасание газового факела всех горелок;
Невоспламенение или погасание газового факела горелки;
Давление газа за регулирующей заслонкой перед горелкой аварийно низко;
Защита по невоспламенению всех горелок введена;
Защиты горелки введены;
-  Понижение давления газа перед горелками №1÷№12;
Нет питания 220В, 50Гц панелей защит;
Нет питания ББП ПЗК 220В, 50Гц;
Нет питания 220В, 50Гц шкафов ЗЗУ;
Топка вентилируется;
Топка провентилирована;
Неисправность отсечного клапана;
Закрытие отсечного клапана.

Технологические блокировки
Технологические блокировки обеспечивают:
Запрет открытия ПЗК газа к горелке при отсутствии факела запальника;
Запрет открытия ПЗК газа к горелке при наличии ложного сигнала факела горелки;
Запрет открытия 2-й по ходу задвижки газа к горелке при закрытом ПЗК;
Запрет включения ЗЗУ без вентиляции топки;
Запрет открытия ПЗК и 2-й по ходу задвижки газа к горелке, если шибер воздуха открыт менее чем на 5%;
Запрет открытия задвижки 3
NP002 на подводе газа к котлу при любом незакрытом ПЗК газа к горелке.

Технологические защиты
Технологические защиты обеспечивают:
1. Отключение подачи газа на горелки при:

    - невоспламенении или погасании газового факела любой горелки,
    - п
онижении давления газа за регулирующей заслонкой газа к горелке;
2. Отключение подачи газа на горелки  и закрытие задвижки на подводе газа к котлу при невоспламенении или погасании газового факела всех горелок при растопке котла.

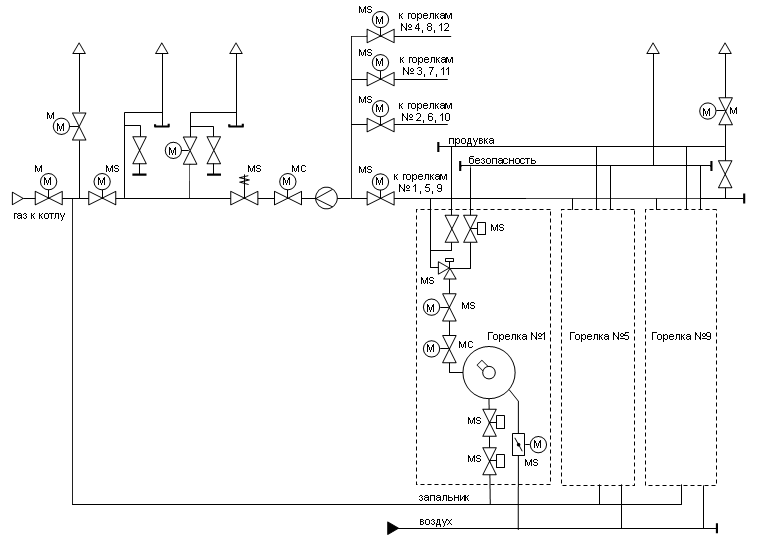

Общий состав газового оборудования показан на рисунке.

Эксплуатация системы подтверждает, что в проекте были приняты эффективные и надежные решения. Для устойчивой работы средств автоматики необходимо в процессе эксплуатации следить за исправностью электрооборудования, исполнительных механизмов, приборов и датчиков, выполнять мероприятия по техническому обслуживанию элементов автоматики согласно рекомендации заводов-изготовителей и утвержденному графику ППР.

Авторы статьи: к.т.н. А.П.Карандашев (4932)306920, Н.И.Тихонов (4932)306351
