Системы автоматического управления
газораспределительными станциями САУ ГРС
и блочными пунктами подготовки газа САУ БППГ

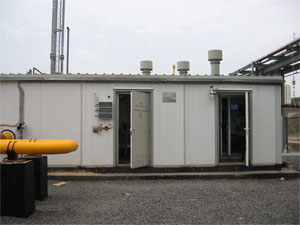

НПО «Системотехника» в сотрудничестве с ОАО «БЗМТО» (г. Брянск) выполняет поставки и внедрение систем автоматического управления газораспределительными станциями САУ ГРС и блочными пунктами подготовки газа САУ БППГ.

САУ обеспечивает автоматическое управление всеми режимами работы технологического оборудования, реализацию функций управления, измерения, сигнализации и защиты, координацию взаимодействия между локальными системами автоматики, противопожарной защиты, выдачу информации оператору и диспетчеру по каналу телемеханики при нарушениях режима работы технологического оборудования.

Интеграции САУ в систему телемеханики осуществляется по техническим условиям заказчика.





Основными функциями САУ являются:

• сбор и предварительная обработка данных от датчиков технологического процесса, состояния технологического оборудования и исполнительных механизмов, пожарно-охранной сигнализации и т.д.;

• представление информации о текущем состоянии технологического процесса. на пульте оператора. в виде мнемосхем с численными значениями параметров, графиков, диаграмм, сообщений об аварийных и предаварийных ситуациях, формирование архивов информации;

• автоматическое и дистанционное управление работой оборудования и технологическими группами оборудования (фильтры - сепараторы, узлы редуцирования и т.д.) с обеспечением безопасности процесса.

• автоматическое управление узлом подогрева газа (для САУ ГРС);

• автоматическое управление вентиляцией в боксах;

• автоматическое регулирование температуры в боксах ГРС;

• автоматический аварийный останов ГРС и БППГ;

• передача аварийных сигналов на устройство дистанционной сигнализации (УДКС) (для САУ ГРС);

• обмен информацией с контролируемым пунктом телемеханики (КП ТМ) (для САУ ГРС);

• обмен данными с АСУ ТП верхнего уровня (для САУ БППГ);

• автоматическая диагностика программно-технических средств.

• автоматический переход на резервное питание.

• защита от несанкционированного вмешательства и ошибочных действий персонала.

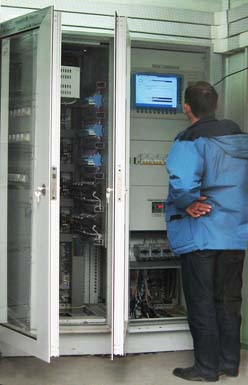

Оборудование САУ ГРС ( САУ БППГ) смонтировано в напольном шкафу, в состав которого входит:

• программируемый логический контроллер. (в зависимости от исполнений применяются ПЛК SIMATIC S7-300, SIMATIC S7-400 (SIEMENS) ПЛК Versa Max (GE Fanuc) или Микроконт-Р2(Системотехника, Россия).

• пульт оператора. В качестве пульта оператора используется панель оператора SIMATIC МР377, либо промышленный панельный компьютер SIMATIC Panel PC 577 производства фирмы SIEMENS.

• Блоки питания, промежуточные реле, модули связи и др. оборудование по согласованию с заказчиком.

Обмен данными САУ ГРС с оборудованием КП телемеханики осуществляется по интерфейсу RS232 (протокол ModBus RTU). Обмен данными САУ БППГ с АСУ ТП верхнего уровня осуществляется по интерфейсу RS485 (протокол ProfiBus DP), либо по интерфейсу INDUSTRIAL ETHERNET.

Модульная архитектура поставляемых САУ обеспечивает простую адаптацию системы под требования заказчика, позволяет осуществлять развитие, наращивание и модернизацию САУ в процессе ее эксплуатации.

В качестве SCADA–системы используется WinCC flexible (SIEMENS), CIMPLICITY Machine Edition (GE Fanuc) или Сталкер (НПО Системотехника).

Программное обеспечение, реализующее все задачи человеко-машинного интерфейса и функционирующее на панели оператора, представляет собой иерархическую структуру экранов процесса, с помощью которых оператор может контролировать и управлять оборудованием ГРС или БППГ.

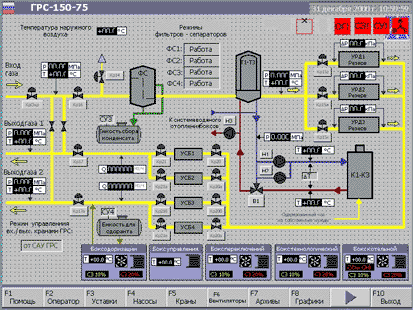

Мнемосхемы технологического процесса отражают
обобщенное состояние оборудования ГРС и БППГ

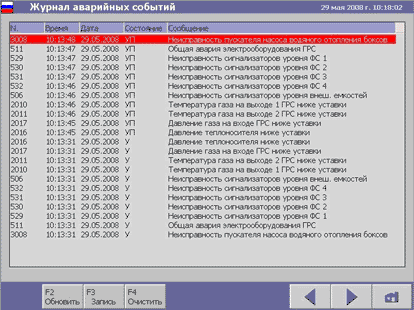

Все аварийные состояния и неисправности
заносятся в журнал аварийных событий



Типовые технические и программные решения по реализованным проектам САУ ГРС и САУ БППГ отражены в технических описаниях внедренных САУ.

1. САУ БППГ-130 (контроллер Simatic S7-400, мультипанель Simatic MP370-12, SCADA WinCC).

2. САУ ГРС «Снежеть 15» (контроллеры Микроконт Р2, панельный компьютер Simatic PanelPc577, SCADA Cталкер).

3. САУ ГРС «Снежеть 21» (контроллеры Simatic S7-300, мультипанель Simatic MP370-12, SCADA WinCC).

4. САУ БППГ-17 (контроллер Versa Max, мультипанель Quick Panel 6’, SCADA CIMPLICITY Machine Edition)

По состоянию на начало 2010 года работы по внедрению САУ ГРС и САУ БППГ выполнены на следующих объектах:

1. г. Москва, ТЭЦ-27, ОАО "Мосэнерго", Система автоматизированного управления блочным пунктом подготовки газа САУ БППГ-130 (контроллер Simatic S7-400, мультипанель Simatic MP370-12, SCADA-программа «WinCC»).

2. г. Белгород, Система автоматизированного управления блочным пунктом подготовки газа САУ БППГ-20 (контроллер Simatic S7-300, мультипанель Simatic MP370-12, SCADA-программа «WinCC»).

3. г. Чехрак, Краснодарский край, Система автоматизированного управления газораспределительной станцией САУ ГРС «Снежеть 30» на базе ПТС SIEMENS (контроллеры Simatic S7-300, мультипанель Simatic MP370-12, SCADA-программа «WinCC».

4. г. Фокино, Брянской области, Система автоматизированного управления газораспределительной станцией САУ ГРС «Снежеть 100» на базе ПТС SIEMENS (контроллеры Simatic S7-300, мультипанель Simatic MP370-12, SCADA-программа «WinCC»).

5. г. Алагир, Республика Северная Осетия-Алания, Система автоматизированного управления газораспределительной станцией САУ ГРС «Снежеть 21» на базе ПТС SIEMENS (контроллеры Simatic S7-300, мультипанель Simatic MP370-12, SCADA-программа «WinCC»).

6. г. Касимов Рязанской области, Система автоматизированного управления газораспределительной станцией САУ ГРС «Снежеть 15» (контроллеры Микроконт Р2, панельный компьютер Simatic PanelPc577, SCADA-программа Cталкер).

7. г. Елец, Липецкой области, Система автоматизированного управления блочным пунктом подготовки газа САУ БППГ-17 (контроллер Versa Max, мультипанель Quick Panel 6’, среда разработки CIMPLICITY Machine Edition фирмы GE Fanuc).

8. г. Сасово, Рязанской области, Система автоматизированного управления газораспределительной станцией САУ ГРС «Снежеть 15» (контроллеры Микроконт Р2, панельный компьютер Simatic PanelPc577, SCADA-программа Cталкер).

9. г. Домодедово, Московской области, Система автоматизированного управления газораспределительной станцией САУ ГРС «Снежеть 150» (контроллеры Микроконт Р2, панельный компьютер Simatic PanelPc577,SCADA-программа Cталкер).

САУ имеет возможность интеграции с системами телемеханики различных производителей («Магистраль», "Магистраль-2", "СТН-3000", "КУРС-НГ", АПСТМ» и др.).

По выполняемым функциям САУ соответствуют «Основным положениям по автоматизации газораспределительных станций», ОАО Газпром 2001г. и ВРД 39-1.10-005-2000.

Автор статьи: к.т.н. А.П.Карандашев (4932)306920
