Система дистанционного диспетчерского контроля
встроенных котельных


Система предназначена для диспетчерского контроля состояния встроенных и блочно-модульных газовых котельных а также  другого инженерного оборудования зданий. Система выполняет регистрацию сигналов от установленных датчиков и приборов, снимает данные о работе комплектных контроллеров управления котлами, передает собранную информацию на контрольно-диспетчерский пульт (КДП), обеспечивает отображение, регистрацию и архивацию данных.

Внедрение систем диспетчерского контроля работы газовых котельных обеспечивает безопасность эксплуатации котельных в соответствии с требованиями «Правила безопасности систем газораспределения и газопотребления» ПБ 12-529-03.

Кроме технологического оборудования котельных система позволяет контролировать состояние пожарно-охранной сигнализации, лифтов, узлов учета тепловой, электрической энергии и газа.

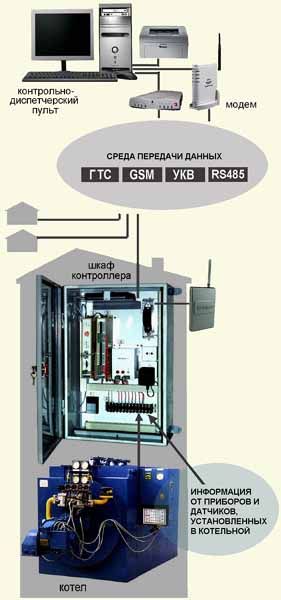

Передача данных осуществляется через любой удобный для пользователя канал связи: телефонный модем, УКВ-радиомодем, GSM-модем или по двухпроводной линии RS485. Система обслуживает до 256 контролируемых объектов. Применение системы повышает оперативность и достоверность контроля и анализа аварийных ситуаций, позволяет отказаться от постоянного присутствия дежурного персонала в тепловых пунктах.

Комплект оборудования теплового пункта смонтирован в навесном электрошкафу размером 600x400x220 мм. На лицевой панели шкафа установлены лампы для сигнализации об аварии на объекте, превышении температуры, о несанкционированном доступе в помещение. В состав шкафа входит программируемый контроллер, коммуникационное оборудование и блоки питания гальванически развязанных  цепей.

Модули контроллера обеспечивают ввод данных от датчиков и контрольных выходов, предварительную обработку, хранение и передачу данных в КДП. Количество модулей определяется числом контролируемых входов. К дискретным входам могут быть подключены выходы «открытый коллектор», «сухой контакт» или поданы сигналы с уровнем 0-24В.  К аналоговым входам подключаются датчики с унифицированным токовым выходом (датчики давления, расхода, газового состава), а также датчики температуры и др. Сбор данных от комплектной системы управления котлом и от другого инженерного оборудования выполняет модуль процессора. Для ввода данных от приборов по интерфейсам LonWorks, E-BUS, LonTalk и др. используются адаптеры.

Оборудование контрольно-диспетчерского пульта состоит из IBM-совместимого компьютера с характеристиками не хуже PentiumIV 2,3ГГц/512Мб/80Гб, работающего под управлением ОС  Windows 2000/ХР/Vista, принтера и модема, тип которого определяется выбранным каналом связи.

Программные средства, поставляемые в составе КДП, представляют собой удобную среду контроля, интуитивно понятную для пользователя  ОС Windows.

Программное обеспечение (ПО) поставляется в двух возможных вариантах.
ПО «Состояние тепловых пунктов» («СТП») используется для организации диспетчерского контроля автономных газовых котельных со стандартным перечнем контролируемых сигналов. Такими сигналами являются сигналы аварии оборудования, давления газа, состояния отсечного клапана, загазованности помещения, давления и температуры воды, контроль доступа. Программа имеет простой интерфейс, состояние отображается текстом и цветом.

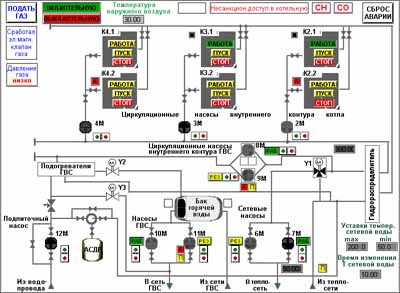

Для организации непрерывного диспетчерского контроля объектов с произвольным составом оборудования, а также с расширенным числом контролируемых параметров, в том числе с контролем через цифровой интерфейс встроенных систем управления, используется универсальное ПО на базе SCADA-программ. Так SCADA-программа «Сталкер» (НПО «Системотехника») обеспечивает непрерывный контроль и отображение состояния объектов в виде мнемосхем, графиков, таблиц, гистограмм. Текущие параметры выдаются цифровыми значениями на мнемосхемах, графическими тенденциями – трендами, аварийными сообщениями и т.д. Программа имеет развитые средства программирования интерфейса – создание и редактирование мнемосхем, баз данных, имеет многоуровневый контроль доступа. Система позволяет выполнять не только контроль объектов, но и удаленное управление контролируемым оборудованием. Программное обеспечение может быть установлено на нескольких рабочих местах (сетевая версия SCADA-программы).

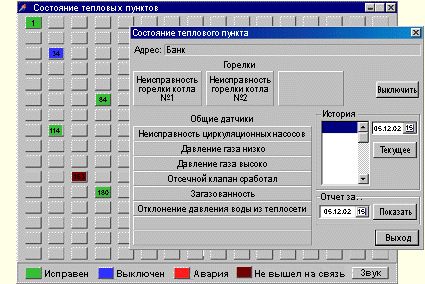

Основное рабочее окно ПО «СТП» состоит из 256 цветных индикаторов состояния тепловых пунктов. При подводе указателя к выбранному индикатору на экране появляются краткие характеристики теплового пункта. В нижней части окна представлены цветовые обозначения индикаторов состояния контролируемых пунктов: зеленый – исправен, синий – оборудование выключено, красный – состояние аварии, коричневый – отсутствие связи. Кнопка «Звук» - сброс звукового сигнала аварии.

Окно "Состояние объекта" открывается выбором индикатора состояния теплового пункта. Окно содержит  информацию о местонахождении объекта ("Адрес"), отображает обобщенные неисправности котла ("Горелки"), позволяет отключить регистрацию аварийных сообщений во время ремонтов («Выключить»), отображает состояние датчиков контролируемого оборудования ("Общие датчики"), обеспечивает просмотр ретроспективы аварийных событий ("История") с выбором даты, времени подготавливаемого отчета и его предварительно просмотра перед печатью ("Показать")





Руководство пользователя системы содержит все необходимые сведения не только по работе с комплексом, но и по самостоятельной конфигурации, подключению новых контролируемых объектов, настройке системы и программного обеспечения. Такая открытость поставляемого оборудования позволяет пользователю самостоятельно обслуживать и развивать систему.

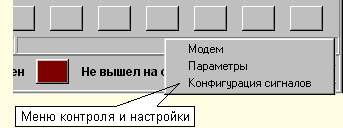

Установка параметров выполняется из меню контроля и настройки. Подключение нового объекта производится в режиме "Параметры".

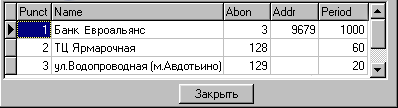

При подключении нового абонента пользователь задает порядковый номер объекта ("Punсt"), место расположения объекта ("Name"), абонентский код контроллера ("Abon"), период контрольной связи ("Period") и т.д.

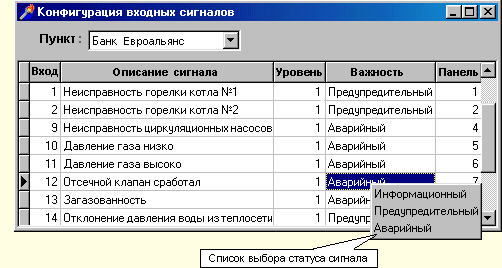

Настройка на конфигурацию сигналов объекта выполняется в режиме "Конфигурация сигналов", в котором выбирается объект настройки («Пункт»), осуществляется привязка номеров входных сигналов модуля дискретного ввода к конкретным контролируемым параметрам («описание сигнала», «уровень», «важность», номер «панели» для вывода сообщения).

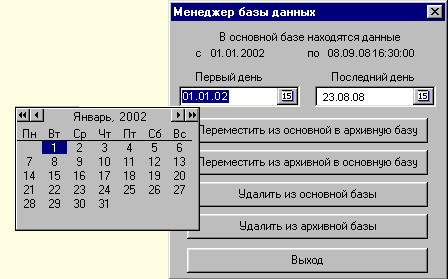

В состав программного обеспечения входят сервисные программы для настройки модема и контроля прохождения данных через модем, для настройки программного обеспечения процессорного модуля программируемого контроллера, а также Менеджер базы данных, обеспечивающий просмотр, управление и архивирование баз данных, сформированных системой.







Автор статьи: к.т.н. А.П. Карандашев (4932)306920
