РАСПРЕДЕЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ ТЕПЛОСНАБЖЕНИЕМ ГОРОДА

НПО "Системотехника", совместно с АО ”Зарубежэнергопроект” предлагает свои услуги во внедрении распределенной АСУ ТП теплоснабжения города. Система коммерческого типа.

Работа сдается под ключ (проект, изготовление, поставка, монтаж, пусконаладочные работы, приемка ГОСТАНДАРТом) или с привлечением предприятий соисполнителей.

НАЗНАЧЕНИЕ И ОСНОВНЫЕ ФУНКЦИИ

Распределенная АСУ ТП теплосетей города предназначена для автоматизированного контроля состояния, введения документации, управления (автоматического и дистанционного) оборудованием тепловых сетей, ведения коммерческого учета отпуска и потребления тепла.

Основные функции АСУ ТП:

• Автоматический сбор и сохранение информации о состоянии технологического оборудования и параметрах теплоносителя (расход, давление, температура);
• Автоматизированное ведение коммерческого учета отпуска и потребления тепла;
• Диагностика состояния оборудования теплосети;
• Дистанционное управление оборудованием перекачивающих насосных станций и автоматизированной арматурой на участках теплосети;
• Ввод с клавиатуры центрального поста заявок на отключение участков теплосети, полученных по телефону от обслуживающего персонала, архивация заявок с автоконтролем времени запрошенного на отключение и сигнализацией о его истечении;
• Регистрация аварийных событий и аварийная сигнализация;
• Автоматизированное ведение документации;
• Представление информации о состоянии технологического процесса на щитовой мнемосхеме и мониторе ЭВМ в виде мнемосхем временных диаграмм, гистограмм, таблиц;
• Ручное управление мнемосхемой теплосети (ввод информации о состоянии неавтоматизированной арматуры).

АСУ ТП представляет диспетчеру удобные средства для редактирования динамических мнемосхем теплосети в процессе ее расширения и реконструкции.

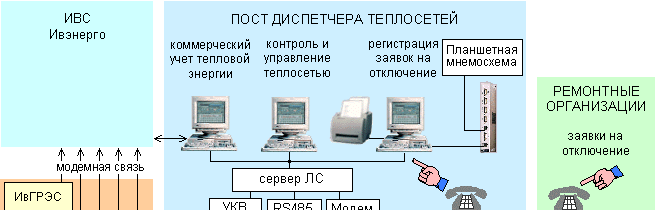

1. Пост диспетчера теплосети

Обеспечивает дистанционное управление перекачивающими насосными станциями, контроль состояния оборудования теплосети, учет отпуска и потребления тепловой энергии.
Заявки на отключение участков теплосети поступают диспетчеру от ремонтной организации по телефону и вводятся с ЭВМ с клавиатуры (см.рис.1 правый компьютер).
Состояние оборудования тепловых сетей отображается на планшетной мнемосхеме и на мониторе ЭВМ в соответствии с полученными по информационным каналам данными. Передача данных от ЭВМ на планшетную мнемосхему осуществляется через контроллер управления мнемосхемой семейства МИКРОКОНТ-Р.
Данные о состоянии тепловых выводов производителей тепла поступают от ИВС Ивэнерго.

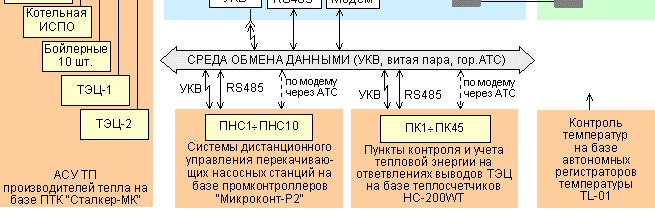

2. Подсистемы управления перекачивающими насосными станциями

Установлены в помещениях насосных станций.
Функционируют в режиме телеуправления от поста диспетчера.
Канал связи - выделенная телефонная пара или УКВ-радиоканал.
Передают на пост диспетчера данные о состоянии арматуры, оборудования ПНС и о параметрах теплоносителя.

3. АСУ ТП производителей тепла

Информационно-управляющие системы коммерческого типа. Внедряются на ТЭЦ и Котельных города. Поддерживают информационную связь с ИВС Ивэнерго.

4. Пункты контроля и учета на ответвлениях выводов ТЭЦ

Обеспечивают коммерческий учет отпуска тепла, контроль текущих параметров, аварийную сигнализацию. Первичные датчики установлены в подземных водонепроницаемых камерах.

ТЕХНИЧЕСКИЕ СРЕДСТВА АСУ ТП

1. ПЭВМ Pentium IV .
2. Микропроцессорные контроллеры Микроконт-Р (производитель- НПО "Системотехника").
3. Счетчики тепловой энергии воды и пара НС-200WТ, HC-200F, ориентированные на работу как в автономном режиме, так и в составе информационной сети (НПО "Системотехника").
4. Ультразвуковые расходомеры UFM 001 (производитель- ЧЗЭМ г.Чебоксары).
5. Вихревые расходомеры Hydro-Flow (производитель- фирма ЕМСО США).
6. Вихревые расходомеры ВЭПС (производитель НПО "Промприбор" г.Калуга).
7. Локальная информационная сеть BITBUS с двумя вариантами передающей среды:
   а) выделенная телефонная пара (моноканал, интерфейс RS 485 c гальванической развязкой каждого абонента);
   б) УКВ радиоканал (приемопередатчики ЗАРЯ-А 160 МГц, 470 МГц или иные).
8. Датчики, силовое электрооборудование для управления автоматизированной арматурой.

Автор статьи: к.т.н. А.П. Карандашев (4932)306920
