АСУ ТП котлоагрегата большой производительности
на примере котла ТП-80 ст.№7 МосТЭЦ-20
Система запущена в эксплуатацию в 1995 году

Работы по внедрению АСУ ТП котлоагрегатов большой производительности выполнены для следующих котлов:
ТП-80 ст.№7 ТЭЦ-20 г.Москва
ТП-170 ст.№5 ТЭЦ-2 г.Иваново
Е-200 ст.№ 6,7,8,9,10,11,12 ТЭЦ-1 г.Ярославль


АСУ ТП котлоагрегата ТП-80 предназначена для автоматизированного контроля и дистанционного управления работой котельного оборудования и автомата управления горелками, относящимися к  котлу ст. №7 ТЭЦ-20 Мосэнерго. Производительность котлоагрегата 500 т/ч.







АСУ включает в свой состав две системы - информационно-вычисли­тельную систему котлоагрегата №7 (ИВС К/А №7) и систему автомата управления горелками (АУГ).

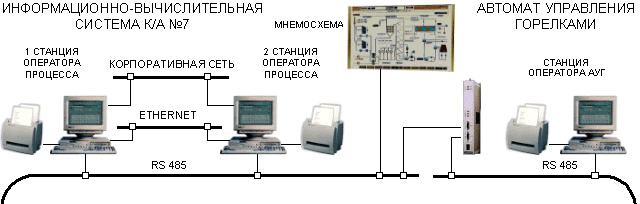

Каждая из систем построена по иерархическому принципу в двух уровнях. Верхний уровень составляют станции оператора, расположенные на групповом щите управления. В состав ИВС К/А №7 входят две станции оператора, а в АУГ - одна станция. Основу оборудования станций составляют компьютерные комплекты, совместимые с компьютерами IBM.

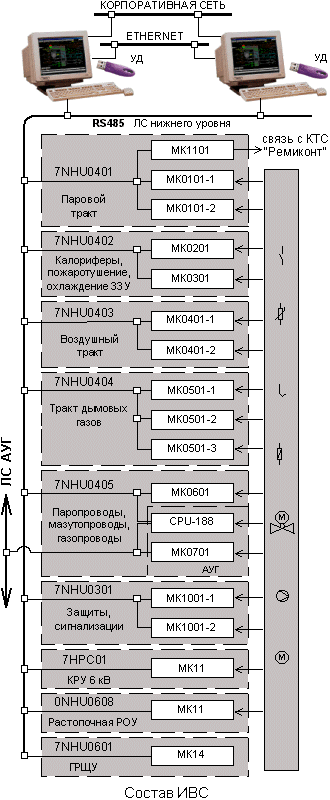

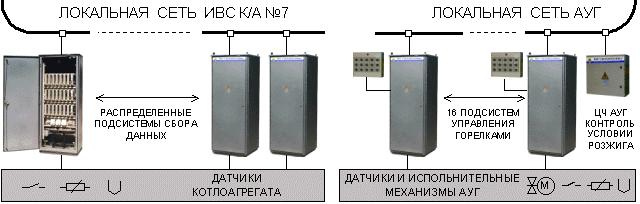

Нижний уровень составляют подсистемы, реализующие функции сбора информации и управления. Основу подсистем нижнего уровня составляют модули микро-процессорных контроллеров семейства “Микроконт-Р2”. Модули расположены в шкафах управления и предназначены для установки в непосредственной близости к контролируемому технологическому оборудованию.

Обмен информацией между верхним и нижним уровнями осуществляется по RS485 в локальной информационной сети.

Сети организованы по принципу “ведущий-ведомый”. Компьютеры, пользуясь правами ведущих, управляют процессами передачи информации. Подсистемы контроллеров - ведомые. Они осуществляют обмен по командам от ведущих.

Системы ИВС К/А №7 и АУГ строго разделены по функциям и работают одновременно. Система АУГ полностью автономна, для ее работы не требуется дополнительных данных, поступающих из ИВС К/А №7. Система АУГ продолжает работать без изменений вне зависимости от того, в каком состоянии находится ИВС. Система ИВС К/А №7 использует в своей работе информацию, поступающую из АУГ. Это происходит путем подключения сервера локальной сети системы АУГ к локальной сети ИВС К/А №7 на правах ведомого.

Информационные функции:

• автоматический сбор и обработка информации о состоянии технологического оборудования и системы управления;

• анализ аварийных и предаварийных ситуаций в технологическом процессе и системе управления;

• отображение текущего состояния технологического оборудования на дисплеях, мнемосхемах и табло;

• предупредительная и аварийная сигнализация;

• регистрация аварийных ситуаций;

• контроль действия технологических защит;

• расчет технико-экономических показателей работы основного оборудования;

• автоматическое ведение документации;

• архивирование информации;

• выдача твердой копии документов и текущего состояния.

Управляющие функции:

• автоматические технологические защиты и блокировки технологического оборудования;

• дистанционное оперативное управление исполнительными механизмами.

Сервисные функции:

• создание новых форм выдаваемых отчетных и служебных документов по желанию эксплуатационных служб;

• вызов на экран справочных сведений о работе АСУ ТП, необходимых на этапе освоения и обучения обслуживающего персонала;

• изменение состава абонентов информационных сетей путем дистанционного подключения и отключения подсистем нижнего уровня (выполняется при установке и ремонте АСУ, доступно только инженеру-наладчику).

Система эксплуатируется с 1995 года.



Авторы статьи: к.т.н. А..П. Карандашев, (4932)306920 Н.И.Тихонов (4932)306351
