РЭМ - 308
РЕГИСТРАТОР ЭЛЕКТРИЧЕСКИЙ МНОГОФУНКЦИОНАЛЬНЫЙ
эффективный инструмент контроля количества и качества потребленной электроэнергии
ТУ 4217-027-13218212-08
Cнят с производства. Аналогов нет.

Регистратор электрический многофункциональный РЭМ-308 (далее регистратор) предназначен для измерения и регистрации значений линейных и фазных напряжений, токов, активной, реактивной и полной мощности, частоты сети, коэффициента мощности (cos φ), коэффициентов несимметрии трехфазного напряжения, а также потребленной электроэнергии.

Регистратор может быть использован для оценки показателей качества электрической энергии в однофазных и трехфазных электрических сетях переменного тока.

Область применения: внутренний энергоаудит на предприятиях, пусконаладочные работы.

Электропитание регистратора осуществляется от автономного источника (аккумуляторной батареи) или от внешнего источника питания.

Управление работой регистратора, считывание результатов измерений и содержимого архива регистратора по интерфейсу связи осуществляется с помощью программного обеспечения, которое позволяет производить настройку регистратора, считывание текущих показаний, включение/отключение регистрации, считывание содержимого записей архива регистратора и получение распечаток содержимого записей, производить анализ считанных данных, в том числе для оценки показателей качества электроэнергии, формировать собственный архив. Правила работы с программным обеспечением приведены в документе «Программное обеспечение «Регистратор РЭМ-308». Руководство оператора».

Программа функционирует под управлением ОС Windows 2000/XP.

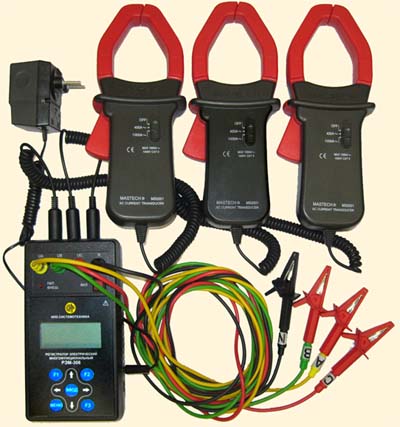

В состав комплекта поставки регистратора входят электронный блок, комплект токоизмерительных клещей, комплект измерительных щупов, кабель интерфейса связи, источник питания, комплект аккумуляторов с зарядным устройством, компакт-диск с программным обеспечением. Комплект поставляется упакованным в фирменную сумку.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Рабочий диапазон измерения:

-   фазового напряжения (фаза – ноль)
20…300 В;

-   линейного напряжения (фаза – фаза)
20…450 В;

-   тока*
1…400/1000 А;

-   мощности
0,02…400 кВт;

-   электроэнергии
0…999999 кВт∙ч;

-   коэффициента мощности (сos j)
от 0,5 до 1;

-   частоты сети
от 40 до 60 Гц;

-   коэффициента несимметрии трехфазного напряжения
до 30%;

Пределы абсолютных погрешностей измерений

-   при измерении напряжения
1% от показаний±1В;

-   при измерении тока
3% от показаний±0,5А;

-   при измерении частоты сети
±0,1 Гц;

-   при измерении коэффициента мощности (сos j)
±0,05;

-   при измерении коэффициента

несимметрии трехфазного напряжения
±0,1

Интервал усреднения при выводе на индикатор

1÷10 с;

Интервал усреднения при регистрации

1÷255 с;

Глубина архива (не менее):

-   однофазная схема
288000 измерений;

-   трехфазные схемы
96000 измерений;

Тип интерфейса связи (указывается при заказе)

USB, RS232, RS485;

Электропитание:

-   от автономного источника питания (аккумуляторной батареи)
2х1,5 В;

-   от внешнего источника
(5…12) В;

Время непрерывной работы от автономного источника питания при емкости аккумуляторной батареи 2,5 А∙ч

не менее 100 ч;

Рабочий диапазон температур окружающего воздуха

от 0°С до +50°С;

Относительная влажность окружающего воздуха

не более 98% при 35°С;

Исполнение по степени защиты

IP40;

Габаритные размеры:

-   электронного блока
180 х 100 х 40 мм;

-   токоизмерительных клещей
110 х 250 х 50 мм;

Раскрытие токоизмерительных клещей

не менее 50 мм;

Длина измерительных щупов

2 м;

Масса

не более 3 кг;

Предел относительной погрешности при измерении активной, реактивной и полной мощности и активной электроэнергии не хуже суммы относительных погрешностей при измерении напряжения и тока

Регистратор выдерживает длительно 2000 В на входах напряжения.

* в комплект поставки входят токоизмерительные клещи с диапазоном измерения 1...400 А.

Токоизмерительные клещи с диапазоном измерения 1...1000 А поставляются по отдельному заказу.

Для проведения измерений и регистрации регистратор может подключаться к сети по схемам:

однофазная двухпроводная;

трехфазная трехпроводная;

трехфазная четырехпроводная.

Регистратор работает в режимах: «Измерения», «Регистрация», «Настройка», «Архив».

В режиме «Измерения» регистратор производит измерение значений напряжений, токов, мощностей (активной и реактивной), коэффициента мощности (cos j), частоты сети, коэффициента несимметрии трехфазного напряжения и электроэнергии. Выбор измеряемой величины производится с кнопочного поля электронного блока. Регистратор выводит на индикатор электронного блока значения измеряемых параметров в постраничном виде.

Последовательность вывода информации: напряжения, токи, мощности, электроэнергия. На рис.1 приведено расположение информации на индикаторе электронного блока при измерении фазовых напряжений.

Рис.1. Расположение информации на индикаторе электронного блока

В регистраторе реализованы алгоритмы измерения мощности, соответствующие схемам, приведенным на рис.2 и рис.3.

Рис. 2. Cхема измерения мощности для
трехфазной четырехпроводной сети

Рис. 3. Cхема измерения мощности для
трехфазной трехпроводной сети

Регистратор производит расчет коэффициентов несимметрии напряжений по обратной и нулевой последовательности по формулам:

где

U₂₍₁₎

-

действующее значение напряжения обратной последовательности основной частоты трехфазной системы напряжений, В;

U_ном.мф

-

номинальное значение междуфазного напряжения сети, В.

где

U₀₍₁₎

-

действующее значение напряжения нулевой последовательности основной частоты трехфазной системы напряжений, В;

U_ном.ф
-
номинальное значение фазного напряжения, В.

В режиме «Регистрация» производится включение/отключение регистрации и установка признака включения регистрации по часам регистратора.

Включение регистрации может быть произведено:

-      по команде с кнопочного поля электронного блока;

-      в заданное время (по часам регистратора).

Окончание регистрации может быть произведено:

-      по сигналу с кнопочного поля электронного блока;

-      в заданное время;

-      по заполнению памяти архива.

-      при получении команды на отключение режима регистрации по интерфейсу связи.

В режиме «Настройка» устанавливаются параметры, определяющие функционирование регистратора при измерениях и регистрации.

В режиме «Архив» на индикатор электронного блока выводится информация о степени заполнения архива и производится очистка архива.

Во время регистрации результаты измерений, усредненные на интервале усреднения, заносятся в память архива.

Содержимое архива сохраняется при отключении питания электронного блока.
